Guia Completo de ESP32: da Instalação ao Servidor Web
Um passo a passo completo desde o download da IDE do Arduino até criar um servidor web com o ESP32, passando por buzzer, potenciômetro, sensor de distância, Bluetooth e Wi-Fi. Pensado para quem está começando na eletrônica e na programação de sistemas embarcados.
Este guia foi elaborado para iniciantes e entusiastas de eletrônica e programação de sistemas embarcados. Ao longo dele, você vai aprender a criar projetos práticos utilizando o microcontrolador ESP32 e seus componentes, partindo do zero.
Conheça o ESP32

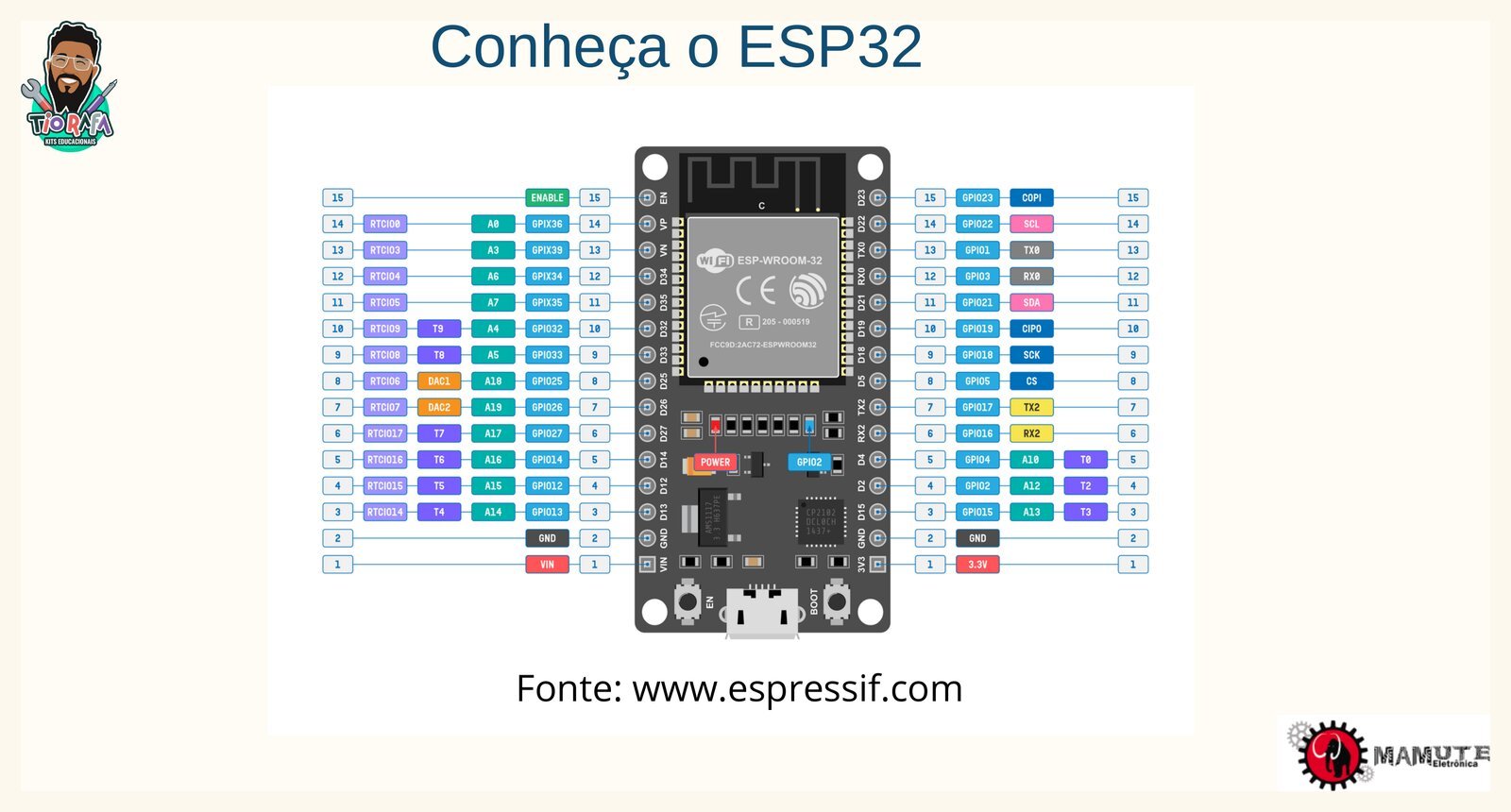

Mapa de pinos do módulo, com GPIOs, entradas analógicas e pinos de alimentação.
Fonte do diagrama: espressif.com
Configuração do ambiente
Siga os passos abaixo para instalar e configurar tudo o que é necessário antes de programar o ESP32.

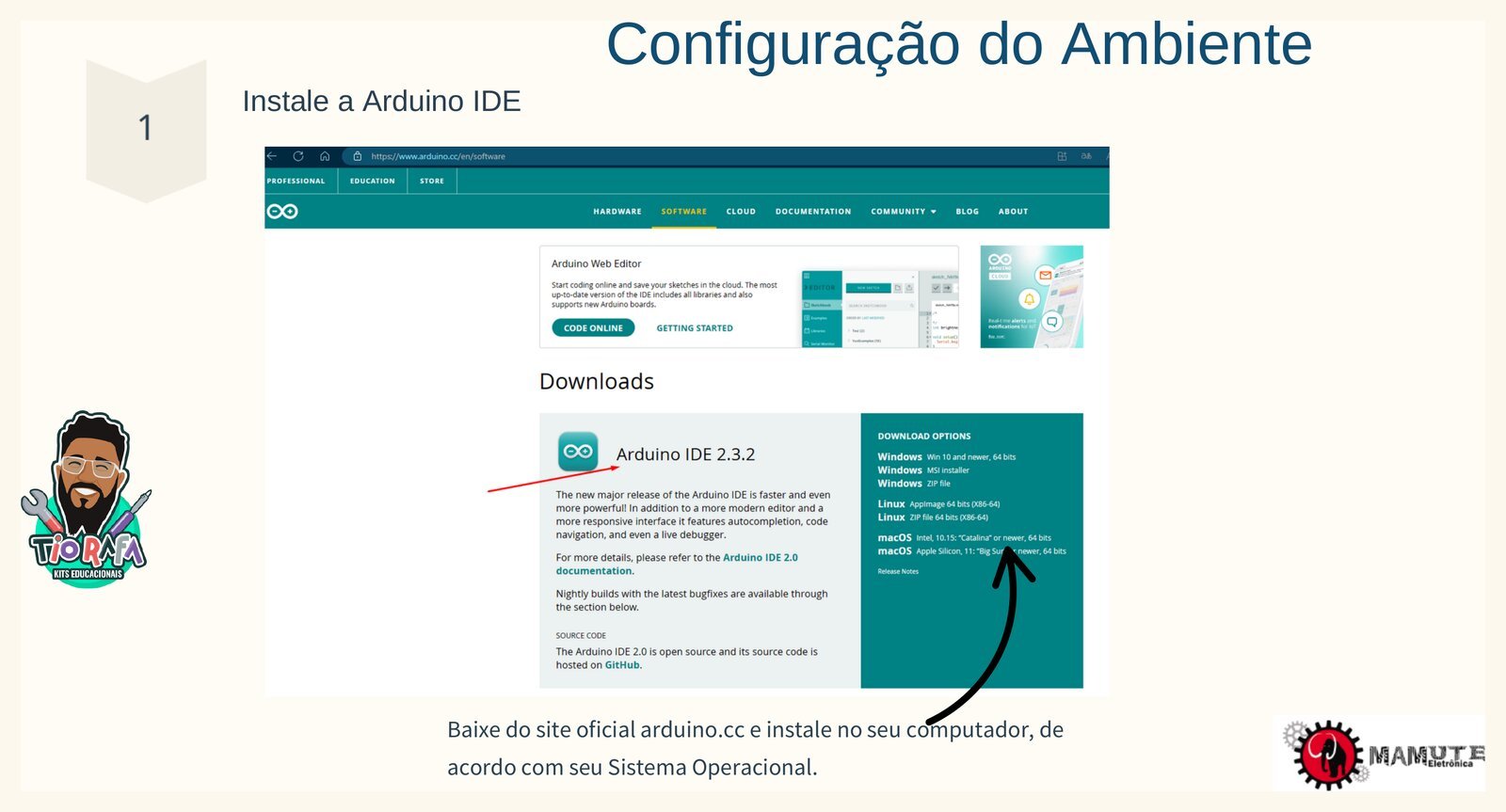

Passo 1: instale a IDE do Arduino
Baixe a IDE do Arduino no site oficial arduino.cc e instale no seu computador, de acordo com o seu sistema operacional.
Passo 2: configure o ESP32 na IDE

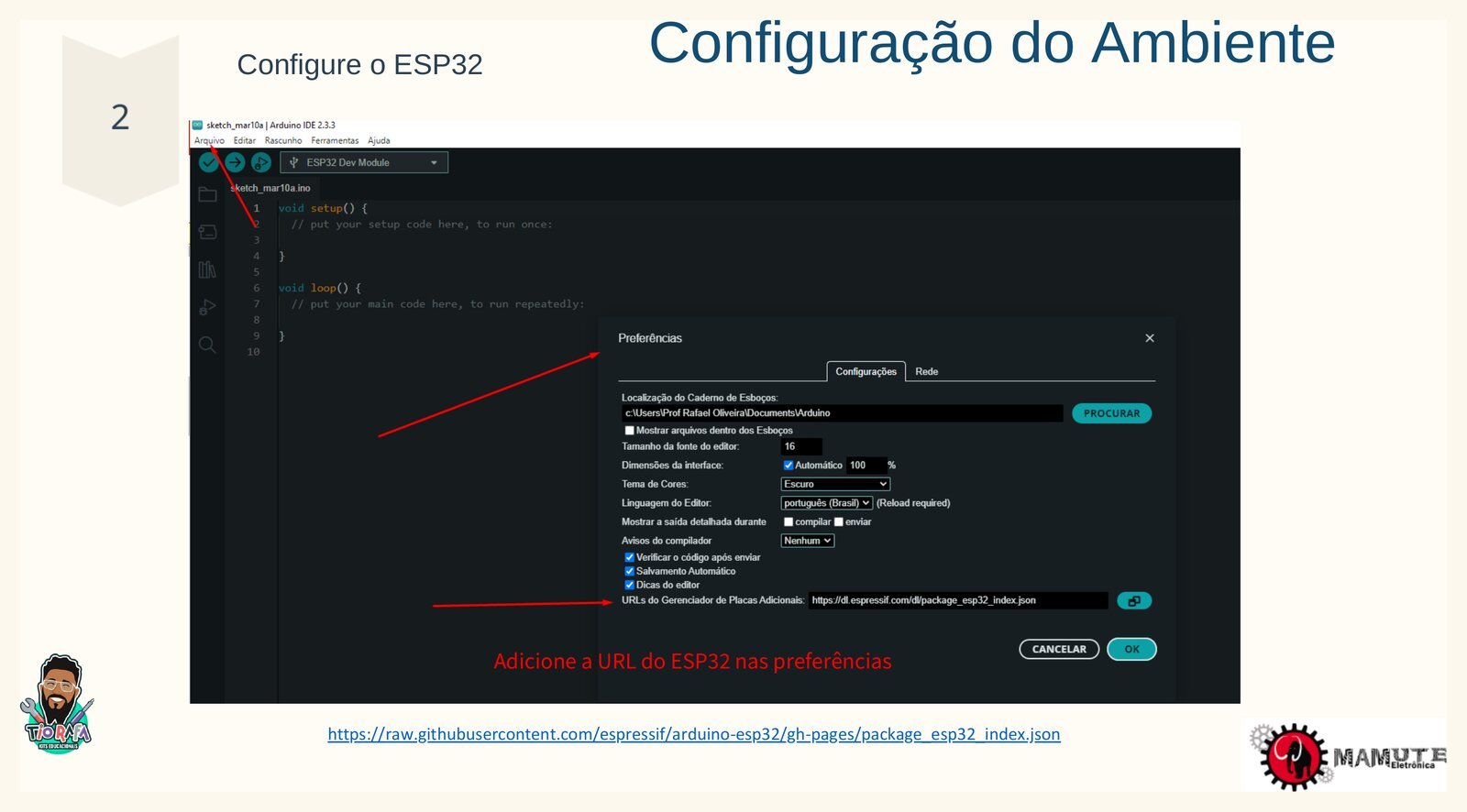

Em Preferências, adicione a URL do gerenciador de placas adicionais: pacote_esp32_index.json

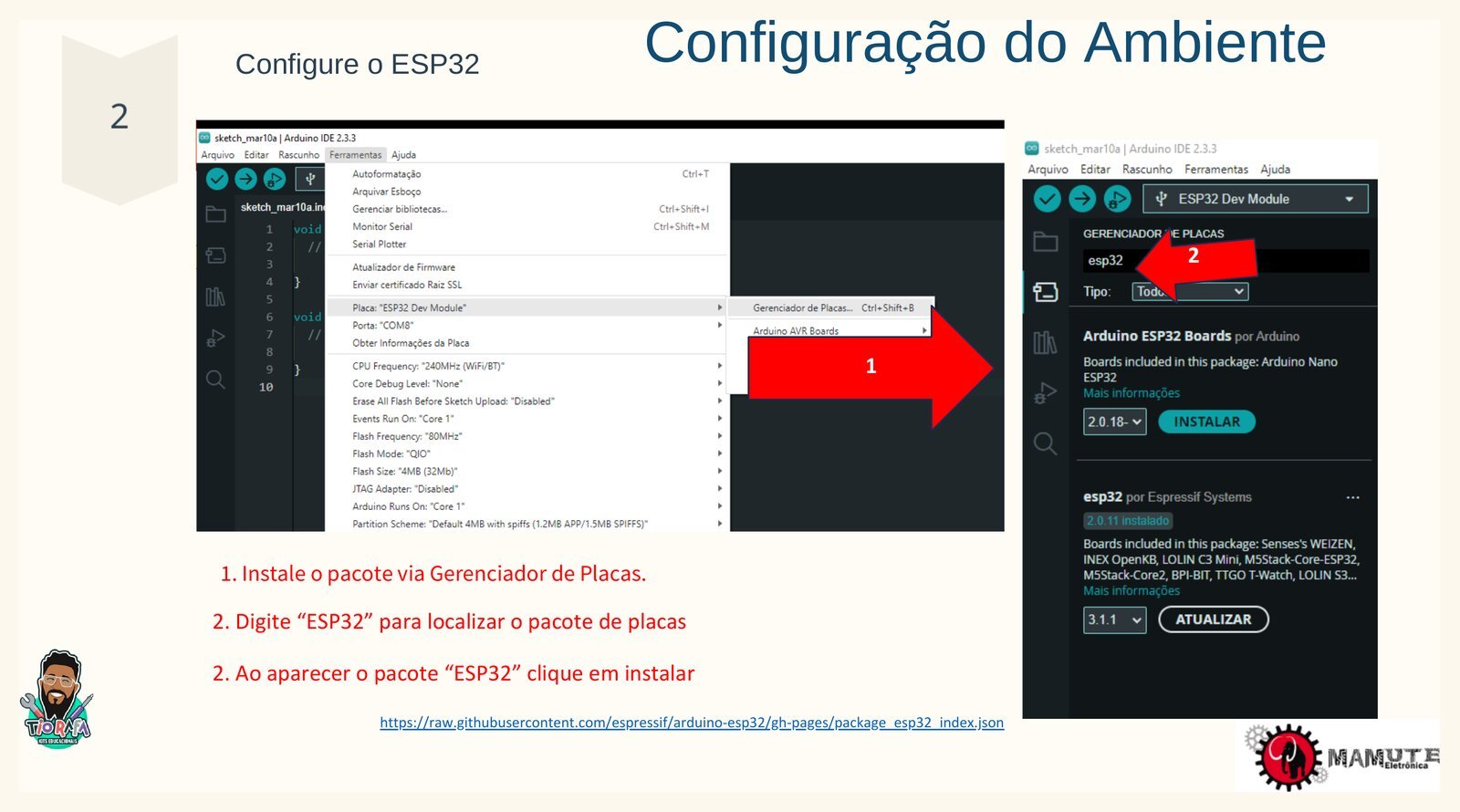

Em seguida, abra o Gerenciador de Placas, procure por "esp32" e instale o pacote da Espressif Systems.

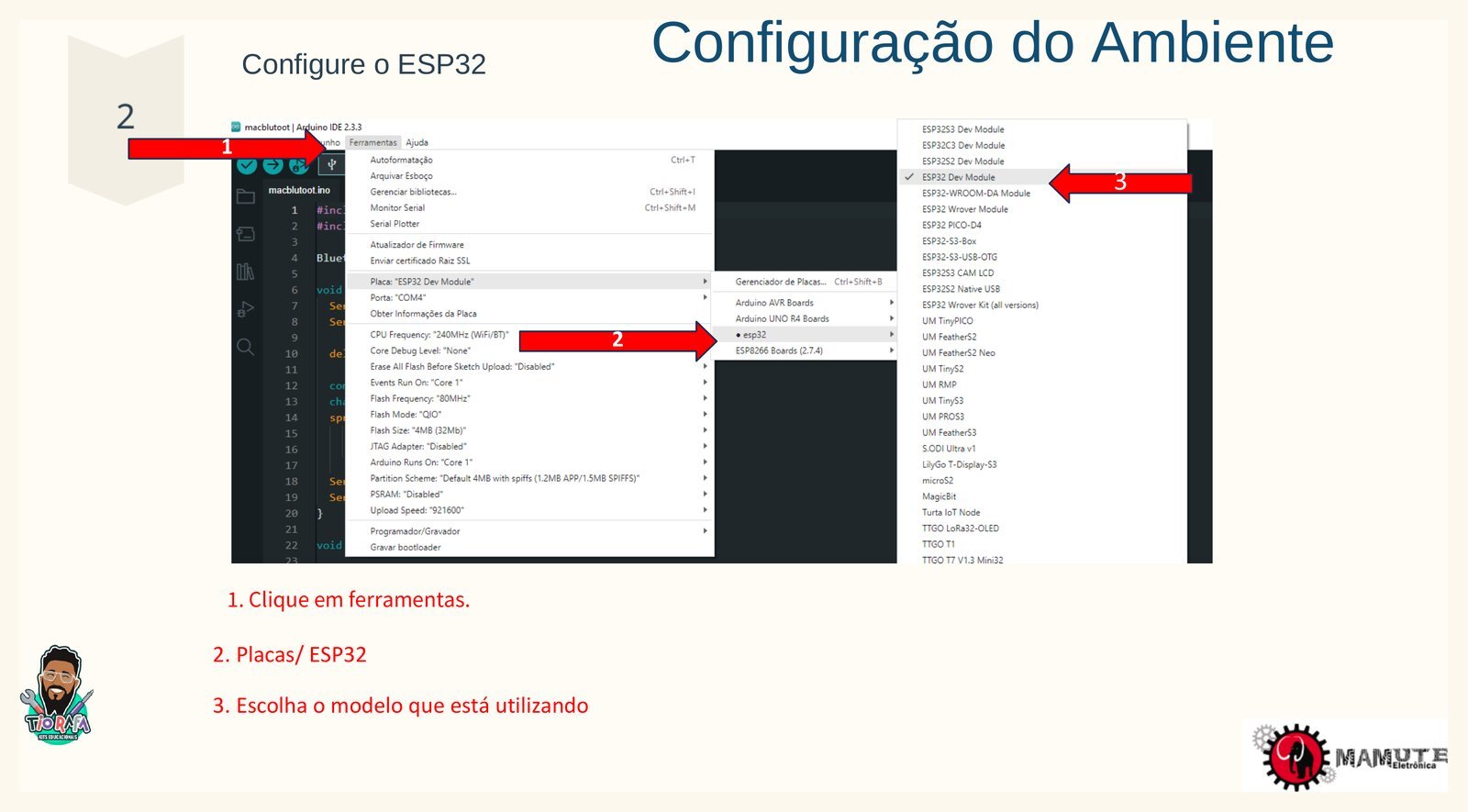

Por fim, em Ferramentas, placas, ESP32, escolha o modelo que está utilizando.

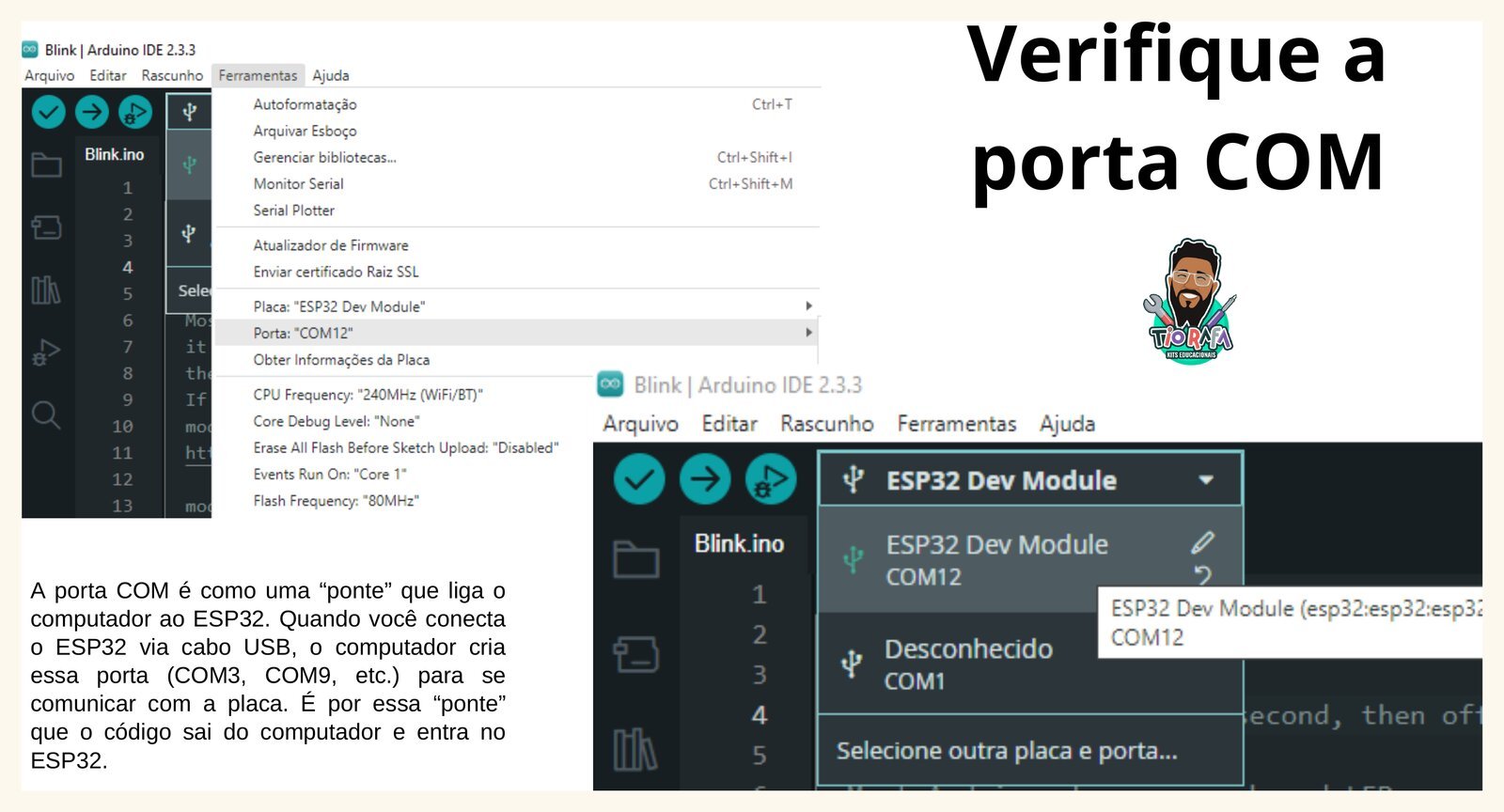

Verifique a porta COM
A porta COM é como uma ponte que liga o computador ao ESP32. Quando você conecta o ESP32 via cabo USB, o computador cria essa porta (COM3, COM9, etc.) para se comunicar com a placa. É por essa ponte que o código sai do computador e entra no ESP32.

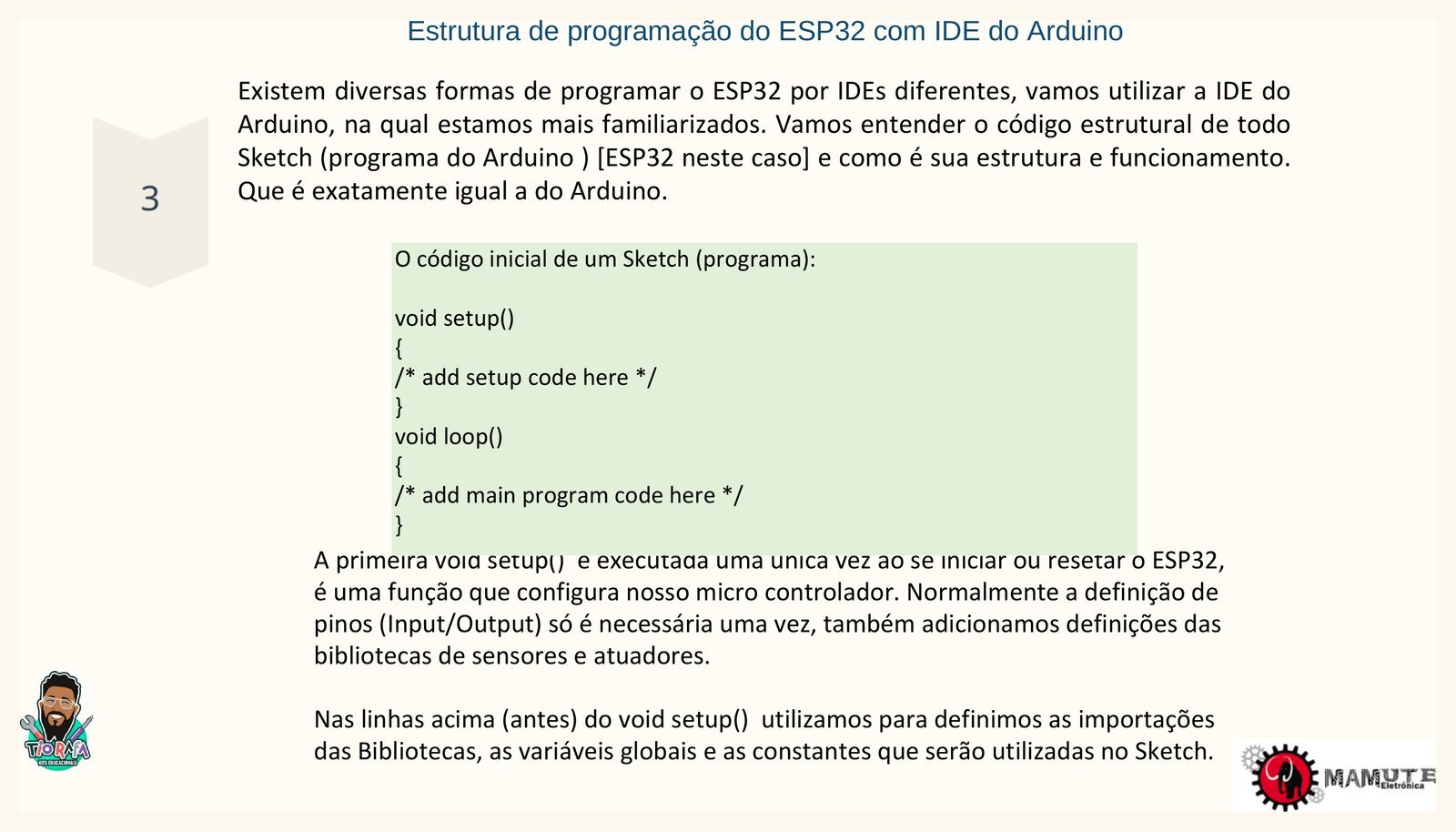

Estrutura de programação do ESP32
Existem diversas formas de programar o ESP32 por IDEs diferentes. Neste guia, usamos a IDE do Arduino. O código estrutural de todo Sketch (programa do Arduino, ESP32 neste caso) é exatamente igual ao do Arduino.
A primeira função, void setup(), é executada uma única vez ao iniciar ou resetar o ESP32, e serve para configurar o microcontrolador: definição de pinos, bibliotecas de sensores e atuadores. Nas linhas antes do void setup(), definimos as importações das bibliotecas, as variáveis globais e as constantes que serão utilizadas no Sketch.
Passo 3: teste inicial

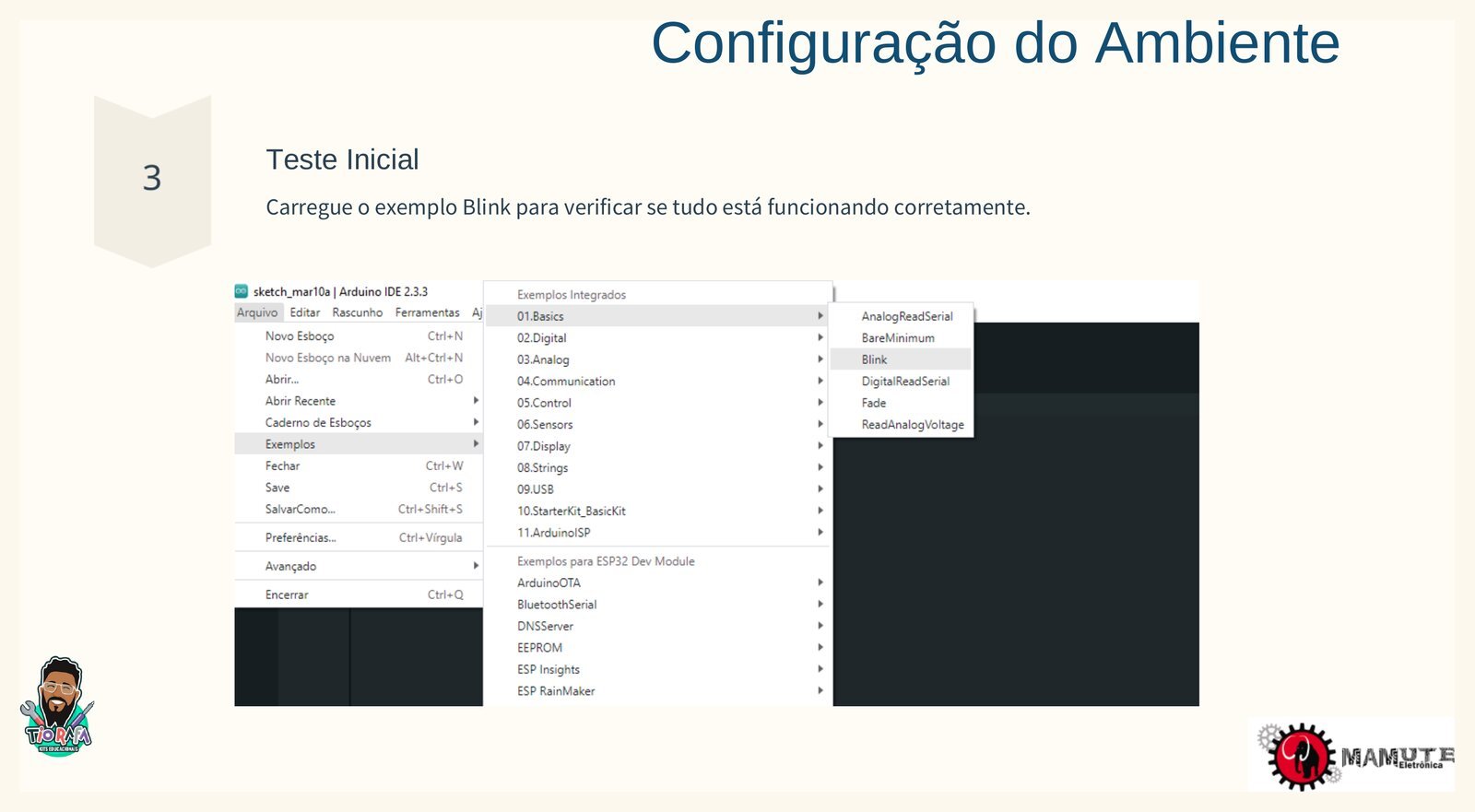

Carregue o exemplo Blink para verificar se tudo está funcionando corretamente, em Arquivo, Exemplos, 01.Basics, Blink.

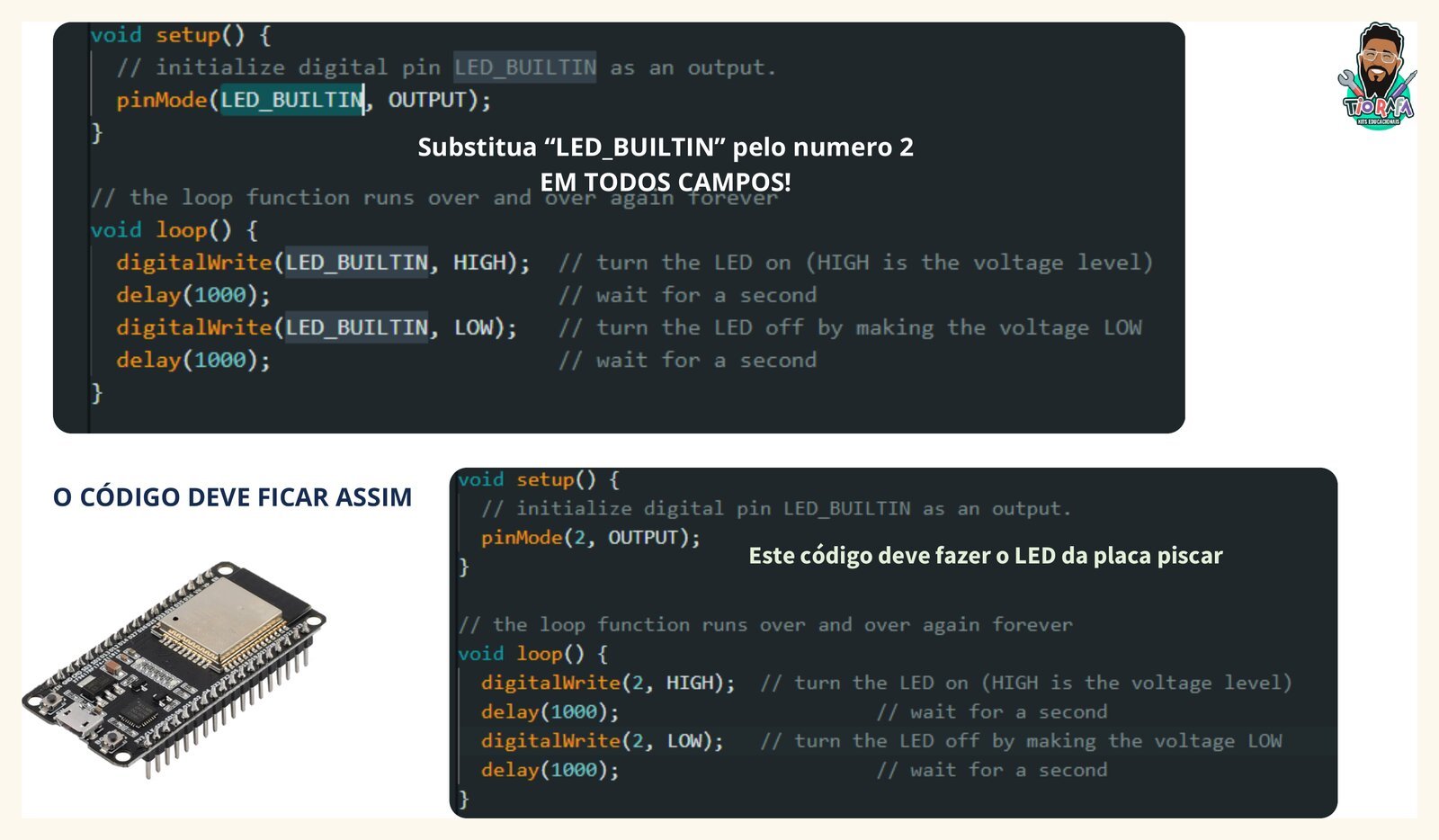

No código do exemplo, substitua "LED_BUILTIN" pelo número 2 em todos os campos, para que o código fique como no exemplo abaixo e faça o LED da placa piscar.

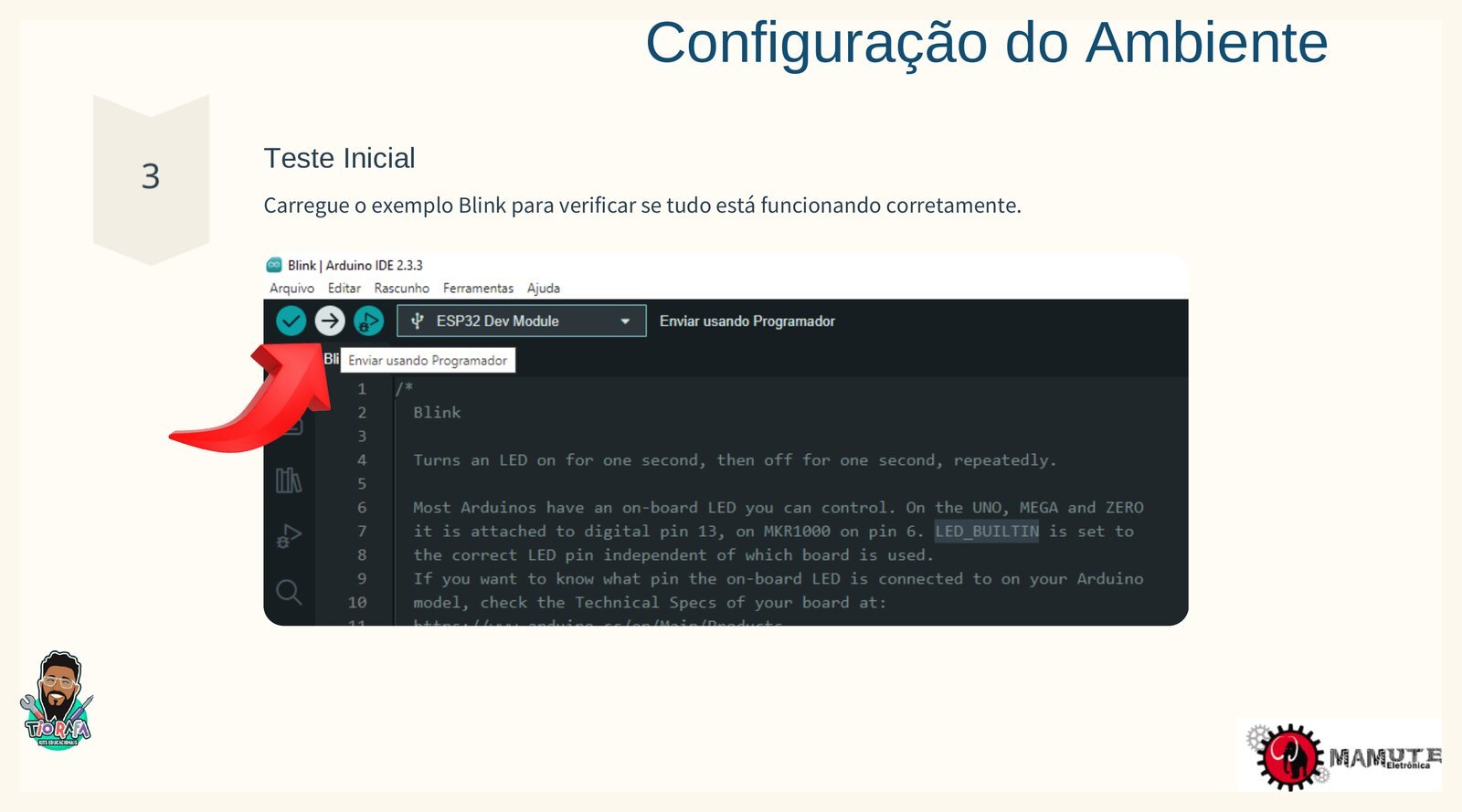

Com o código pronto, clique em enviar usando o programador.

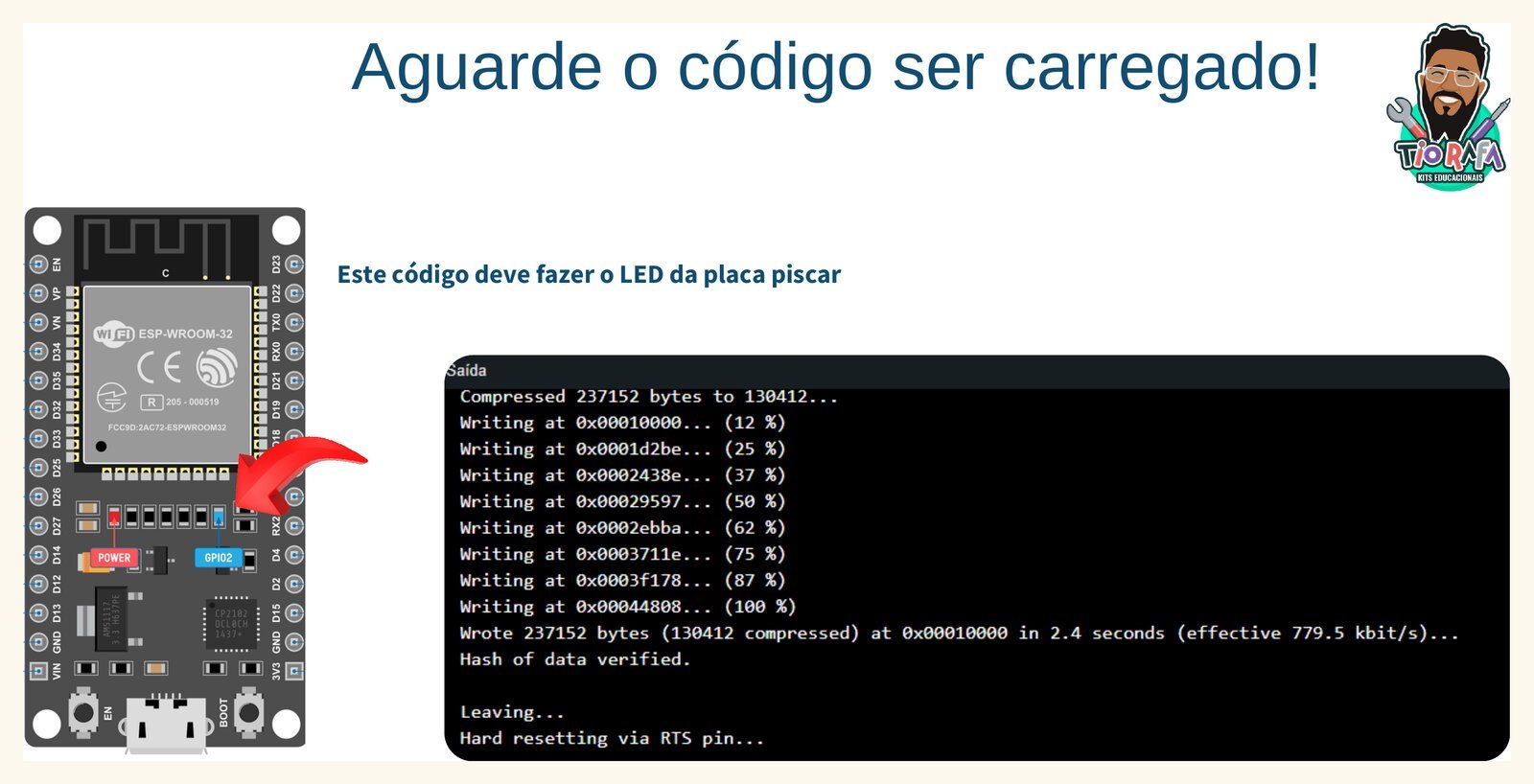

Aguarde o código ser carregado. Ao final, o LED da placa deve começar a piscar.

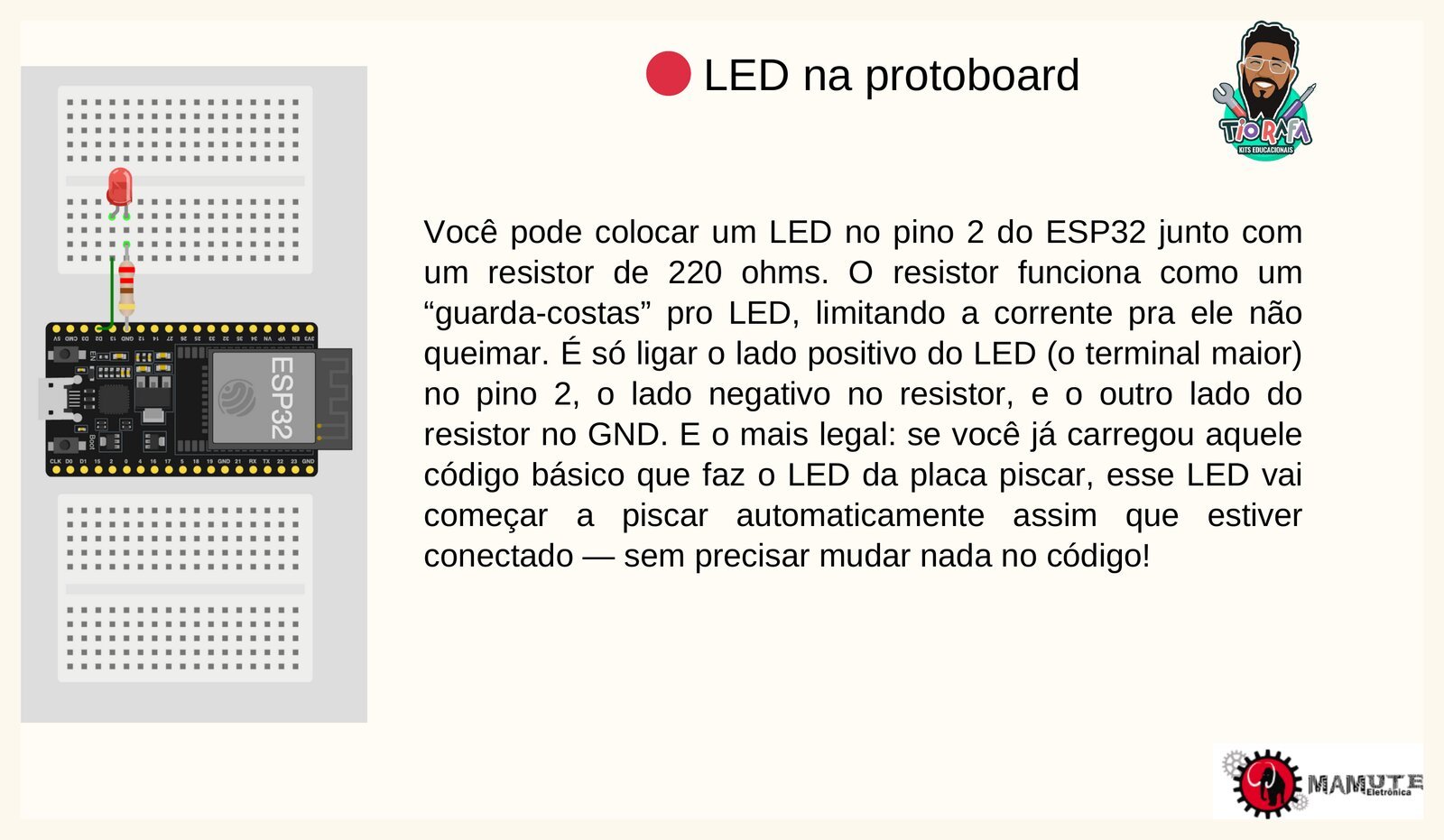

LED na protoboard
Depois do teste com o LED embutido na placa, monte o mesmo circuito com um LED externo.
Você pode colocar um LED no pino 2 do ESP32 junto com um resistor de 220 ohms. O resistor funciona como uma proteção para o LED, limitando a corrente para ele não queimar. Ligue o lado positivo do LED (o terminal maior) no pino 2, o lado negativo no resistor, e o outro lado do resistor no GND.
Se você já carregou o código básico que faz o LED da placa piscar, esse LED externo vai começar a piscar automaticamente assim que estiver conectado, sem precisar mudar nada no código.
Projetos práticos com o ESP32
Com o ambiente configurado, é hora de colocar a mão na massa em alguns circuitos simples.

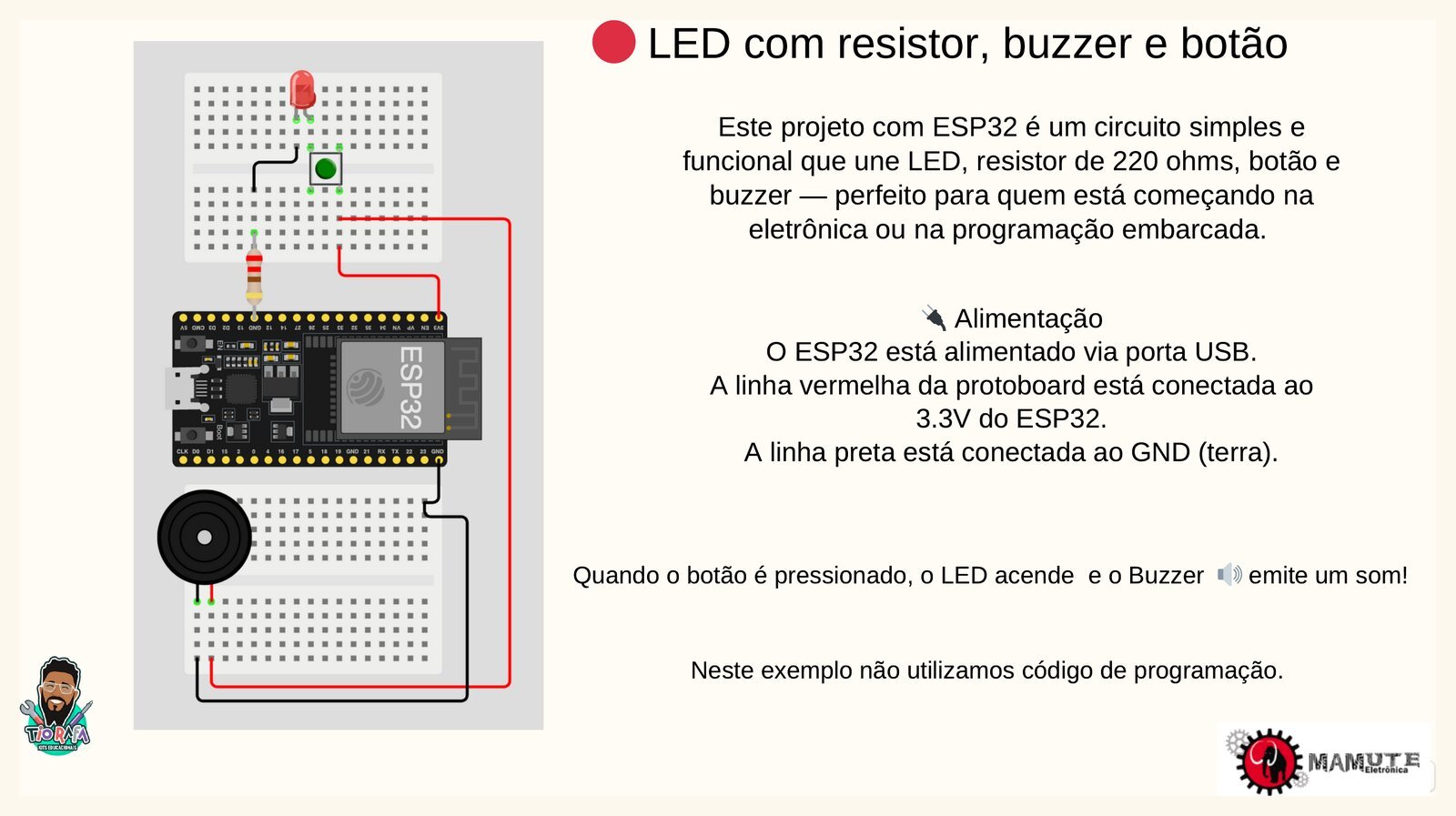

LED com resistor, buzzer e botão
Este projeto com ESP32 é um circuito simples e funcional que une LED, resistor de 220 ohms, botão e buzzer, perfeito para quem está começando na eletrônica ou na programação embarcada. O ESP32 é alimentado via porta USB: a linha vermelha da protoboard está conectada ao 3.3V do ESP32, e a linha preta está conectada ao GND. Quando o botão é pressionado, o LED acende e o buzzer emite um som. Neste exemplo não utilizamos código de programação.

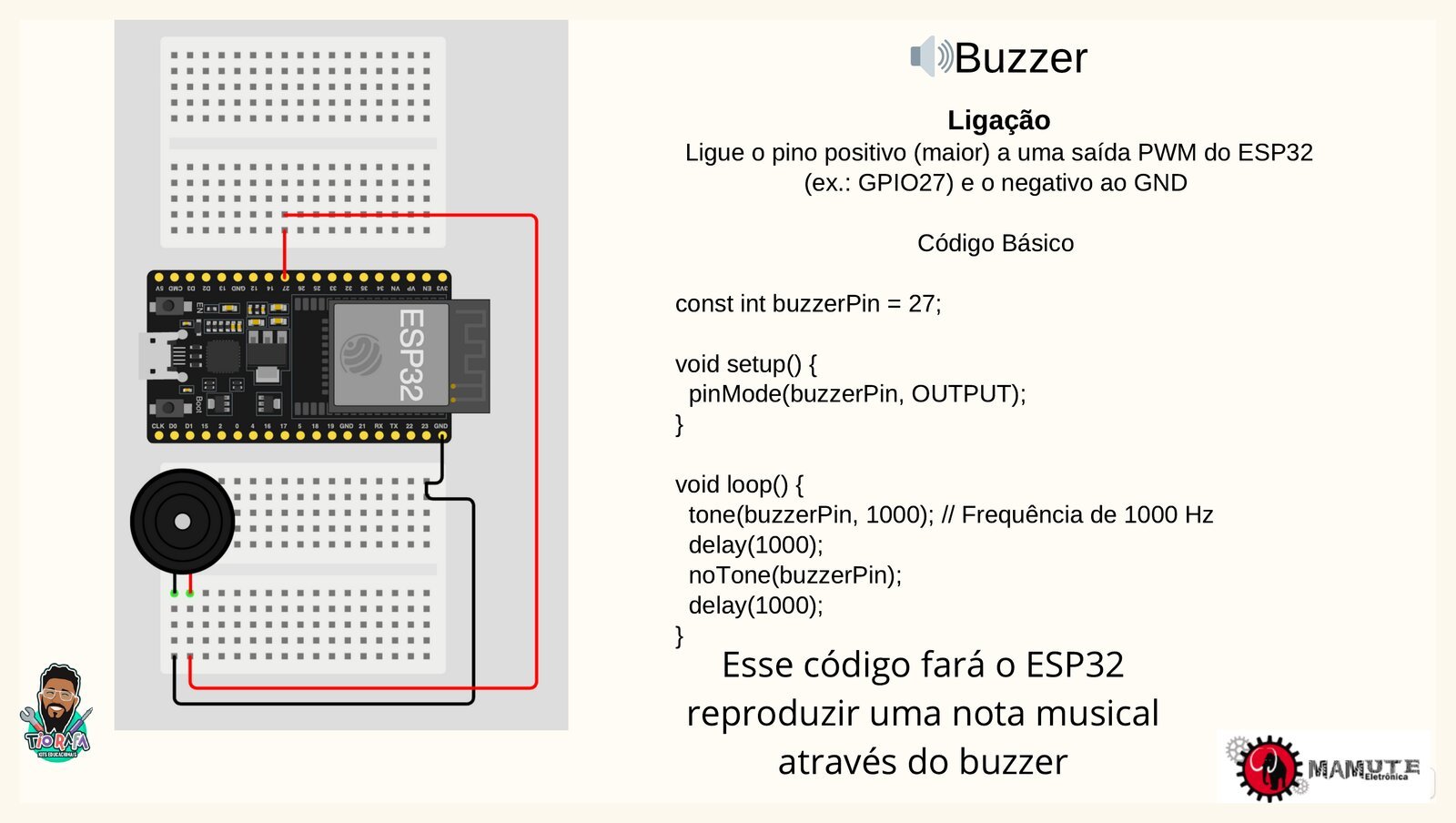

Buzzer
Ligue o pino positivo (maior) a uma saída PWM do ESP32 (por exemplo, GPIO27) e o negativo ao GND. O código básico abaixo faz o ESP32 reproduzir uma nota musical através do buzzer.

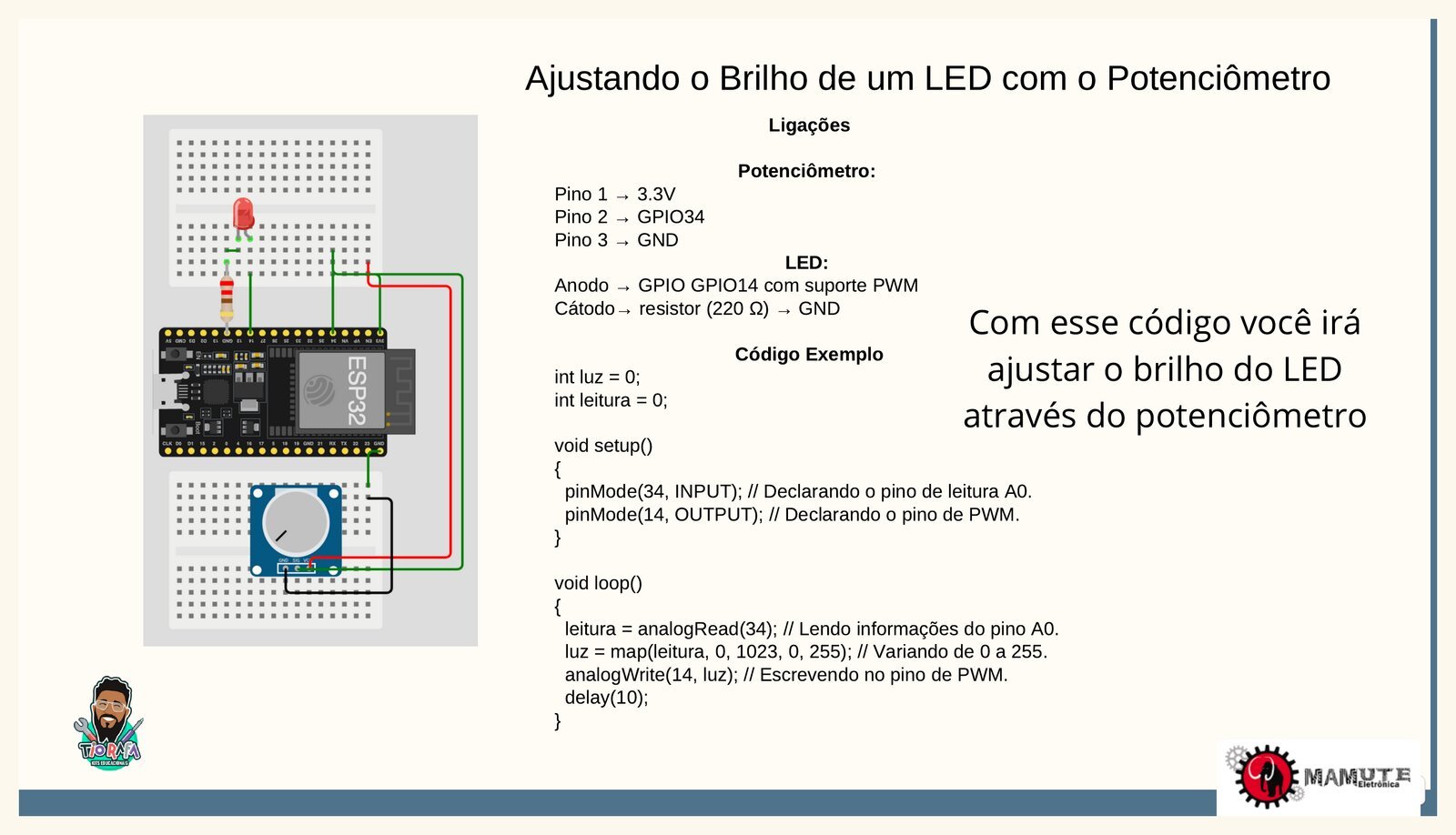

Ajustando o brilho de um LED com o potenciômetro
Ligações do potenciômetro: pino 1 no 3.3V, pino 2 no GPIO34, pino 3 no GND. Ligações do LED: anodo no GPIO14 (com suporte a PWM), cátodo em um resistor de 220 ohms até o GND. Com esse código você vai ajustar o brilho do LED através do potenciômetro.

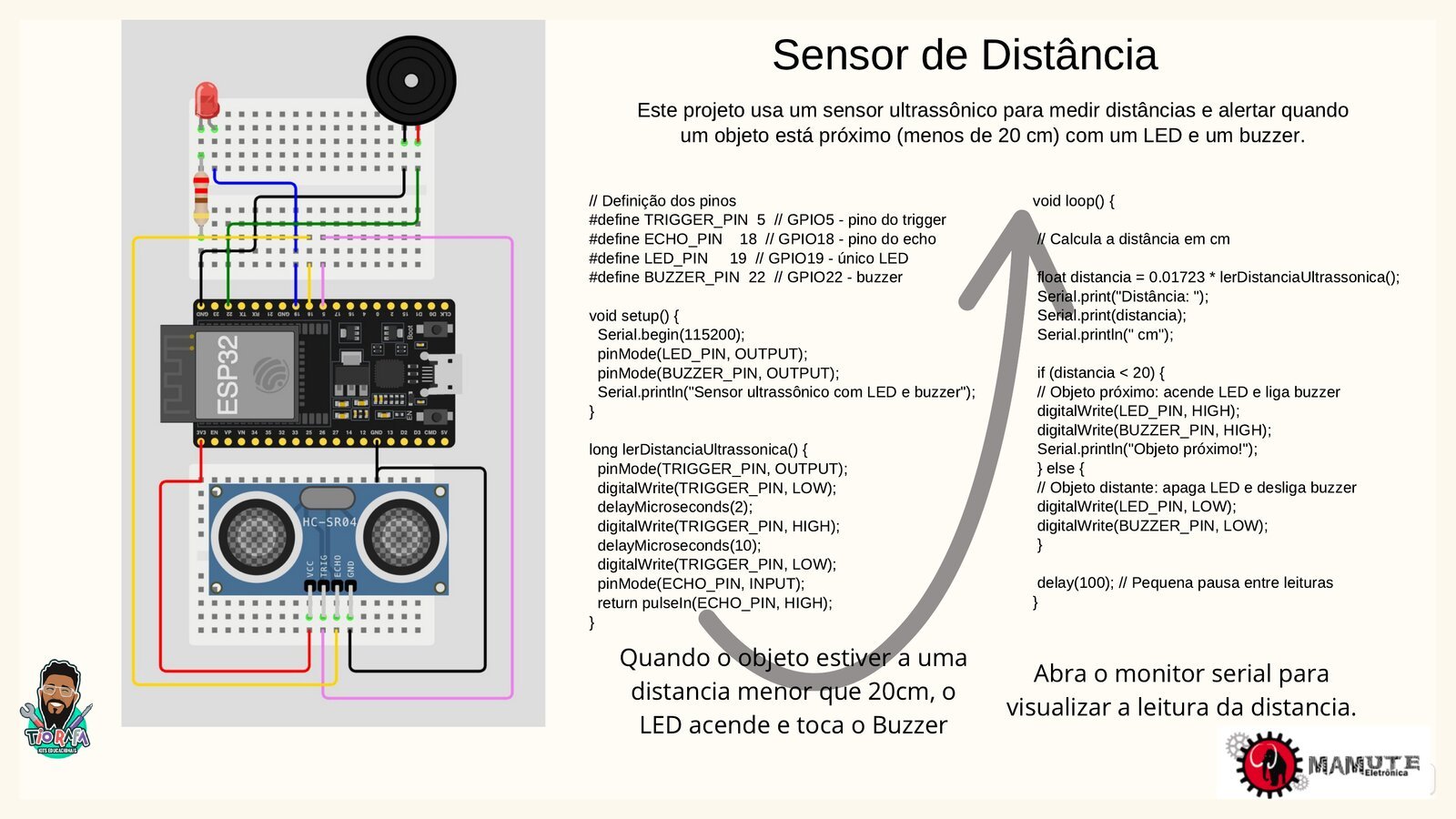

Sensor de distância
Este projeto usa um sensor ultrassônico HC-SR04 para medir distâncias e alertar quando um objeto está próximo (menos de 20 cm) com um LED e um buzzer. Quando o objeto estiver a uma distância menor que 20 cm, o LED acende e toca o buzzer. Abra o Monitor Serial para visualizar a leitura da distância.
Conectividade: Bluetooth e Wi-Fi
O grande diferencial do ESP32 é a conectividade sem fio embutida. Veja como usar Bluetooth e Wi-Fi na prática.

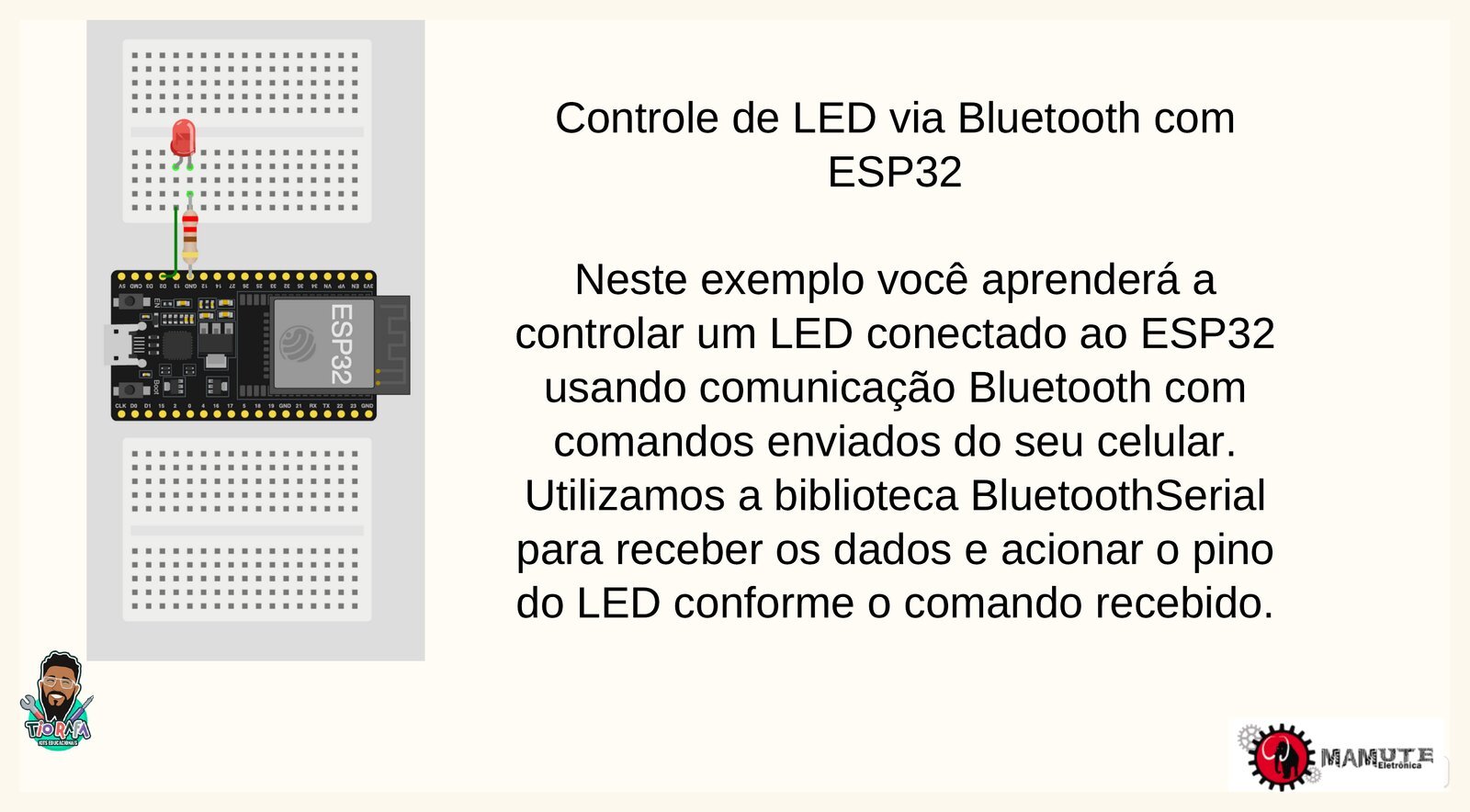

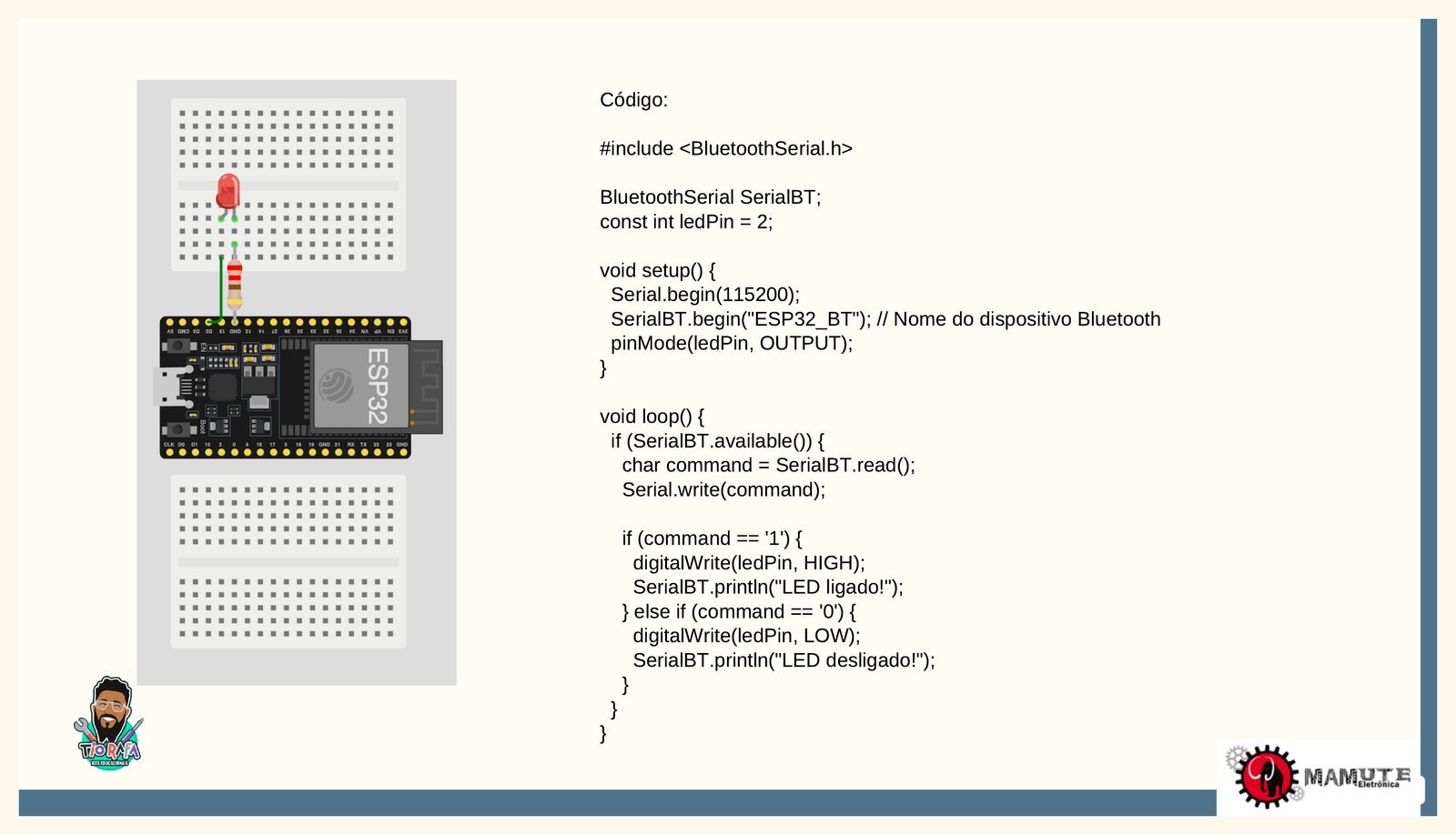

Controle de LED via Bluetooth com ESP32
Neste exemplo você aprenderá a controlar um LED conectado ao ESP32 usando comunicação Bluetooth com comandos enviados do seu celular. Utilizamos a biblioteca BluetoothSerial para receber os dados e acionar o pino do LED conforme o comando recebido.

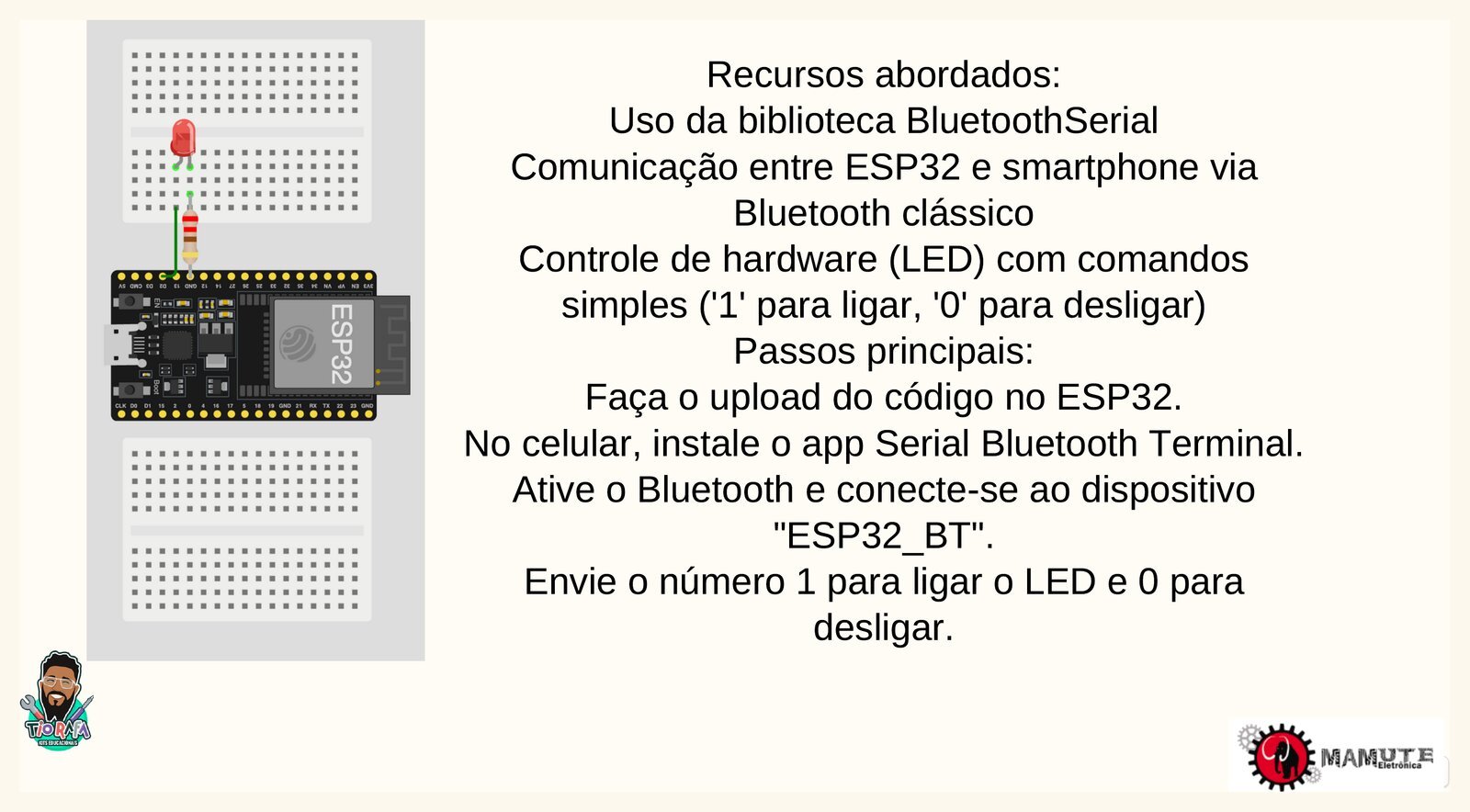

Recursos abordados: uso da biblioteca BluetoothSerial, comunicação entre ESP32 e smartphone via Bluetooth clássico, e controle de hardware com comandos simples ("1" para ligar, "0" para desligar).

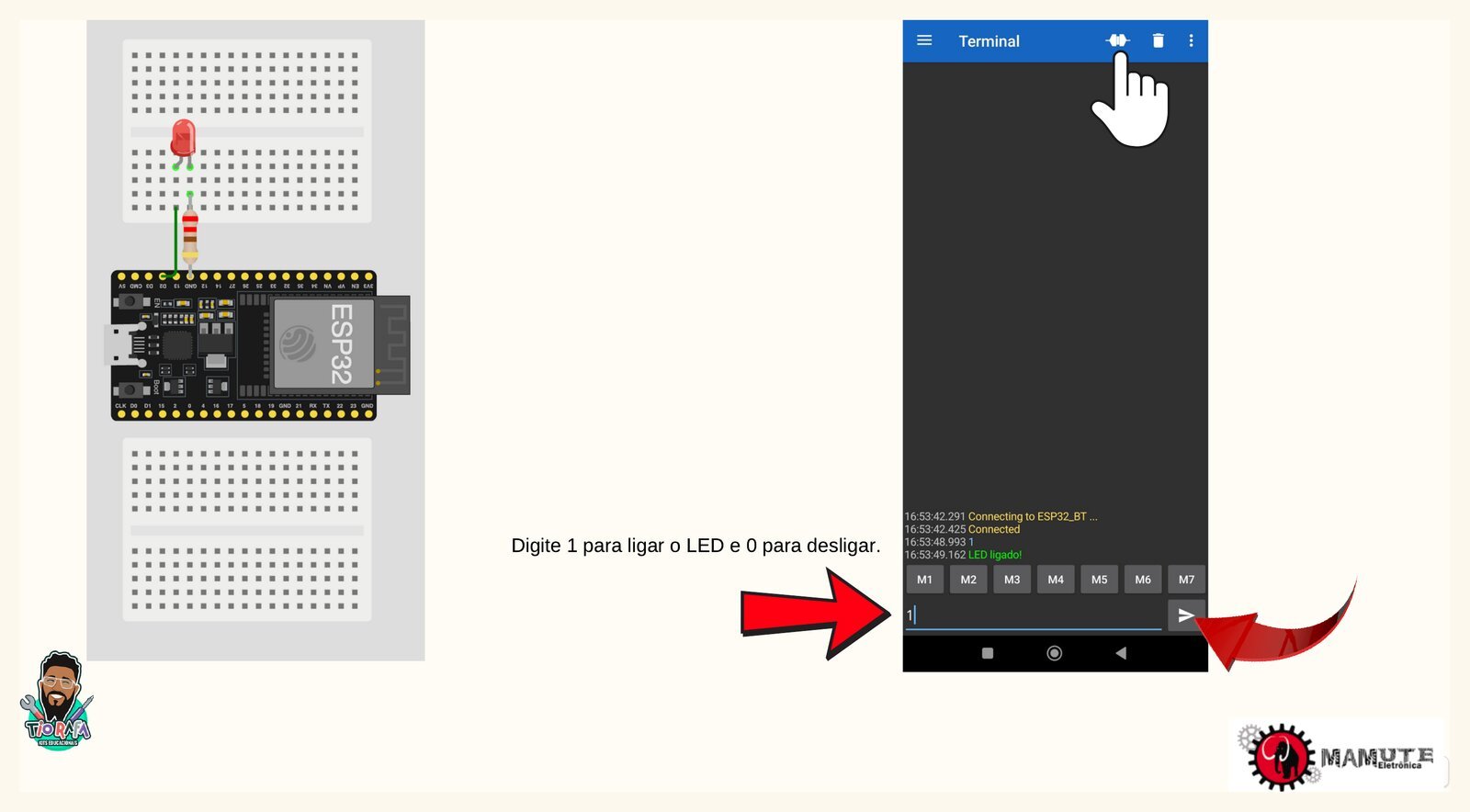

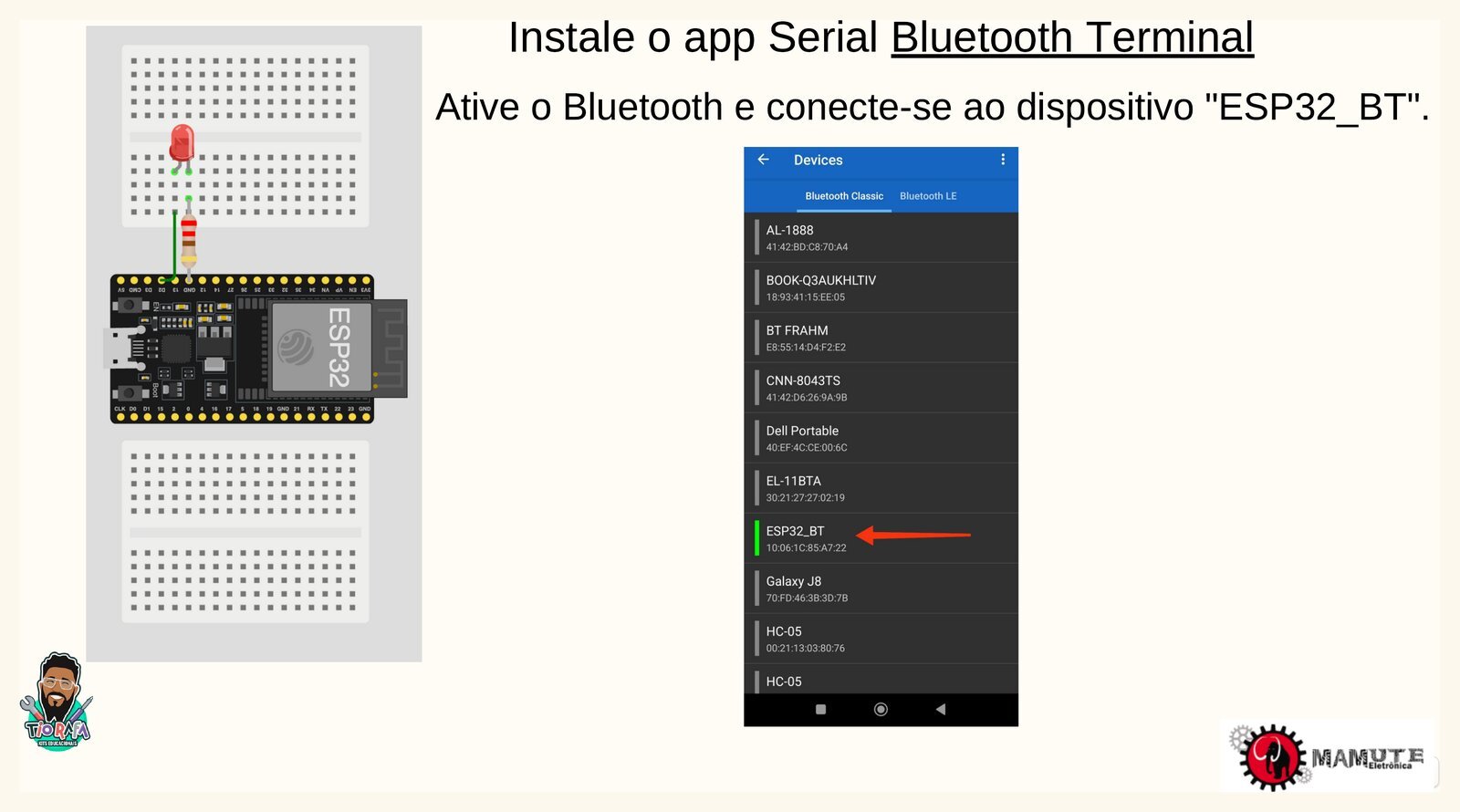

No celular, instale o app Serial Bluetooth Terminal, ative o Bluetooth e conecte-se ao dispositivo "ESP32_BT".
Digite 1 para ligar o LED e 0 para desligar.

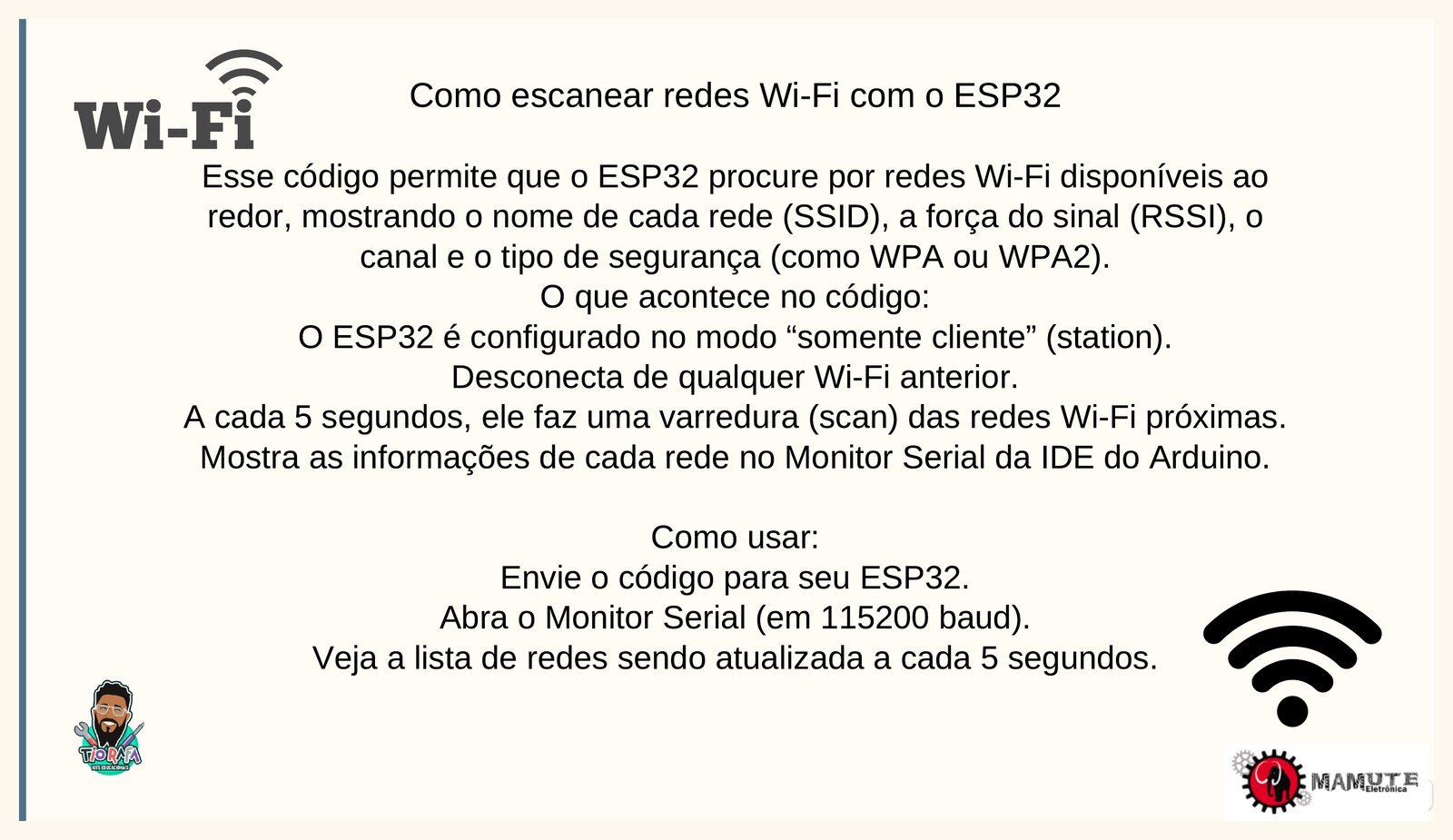

Como escanear redes Wi-Fi com o ESP32
Esse código permite que o ESP32 procure por redes Wi-Fi disponíveis ao redor, mostrando o nome de cada rede (SSID), a força do sinal (RSSI), o canal e o tipo de segurança. O ESP32 é configurado no modo "somente cliente" (station) e, a cada 5 segundos, faz uma varredura das redes próximas, mostrando as informações no Monitor Serial da IDE do Arduino.

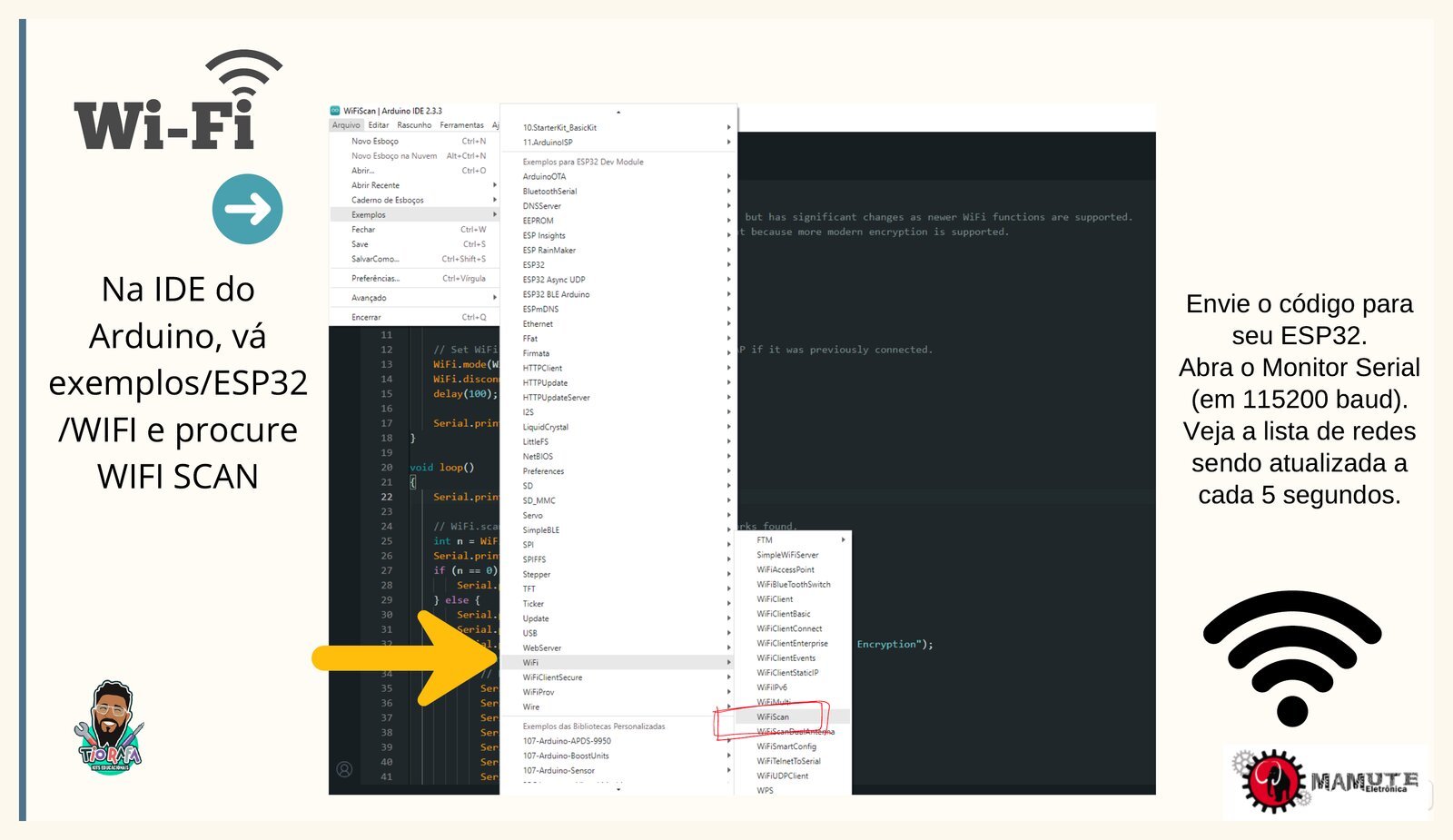

Na IDE do Arduino, vá em Exemplos, ESP32, WiFi, e procure por WiFiScan.

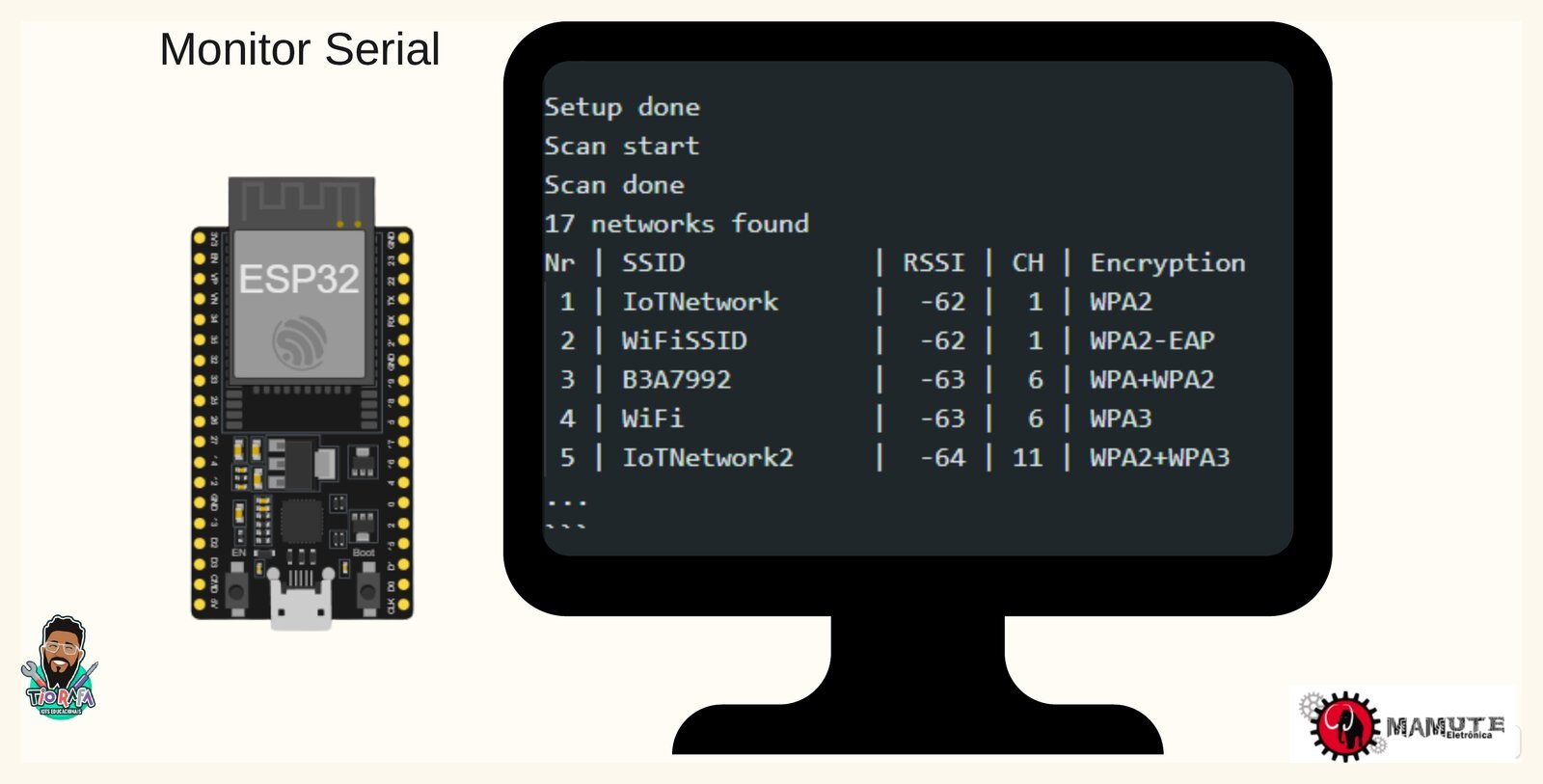

Envie o código para o ESP32 e abra o Monitor Serial em 115200 baud para ver a lista de redes sendo atualizada a cada 5 segundos.
Servidor Web com o ESP32
O passo final deste guia: transformar o ESP32 em um servidor web capaz de controlar um LED pela rede.

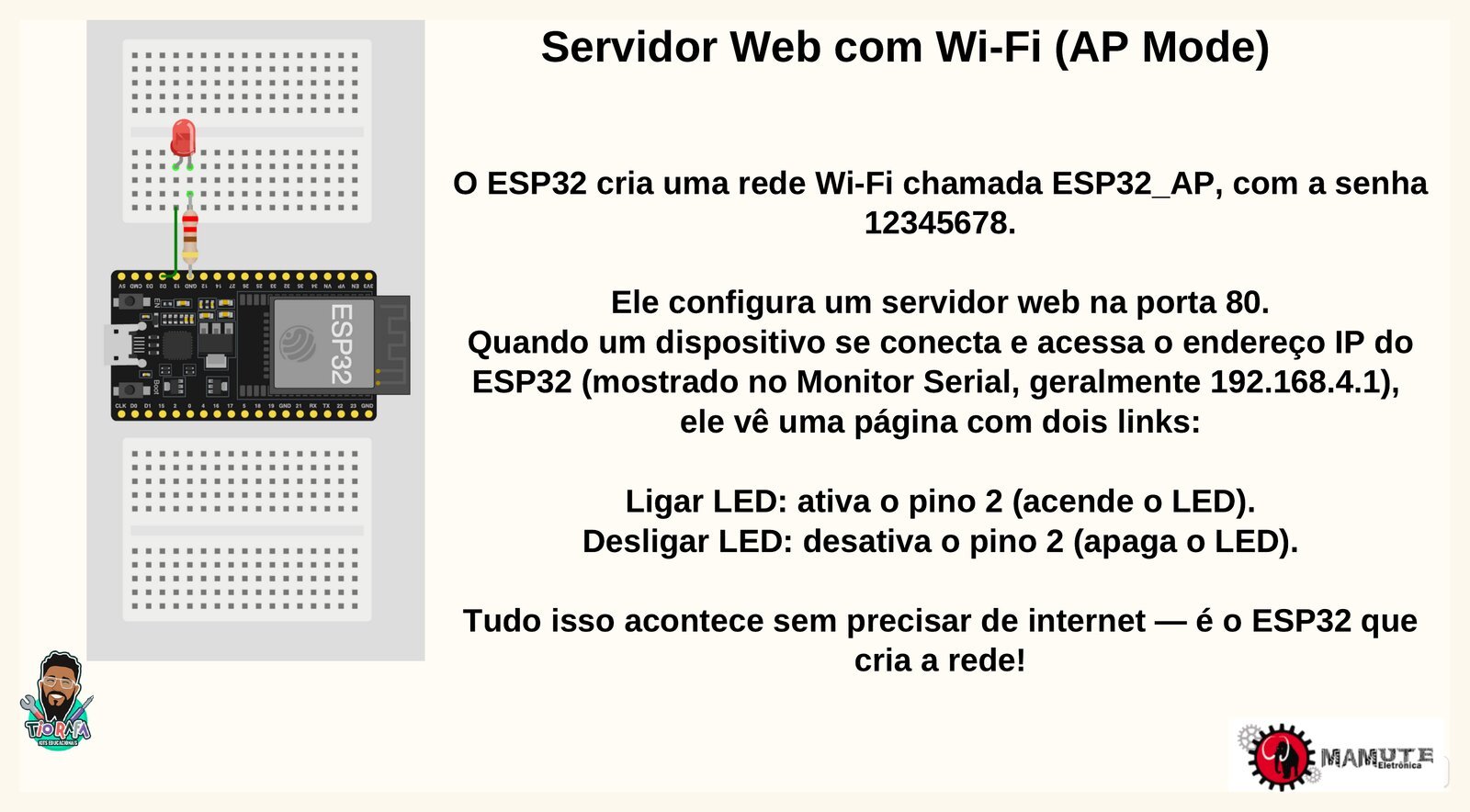

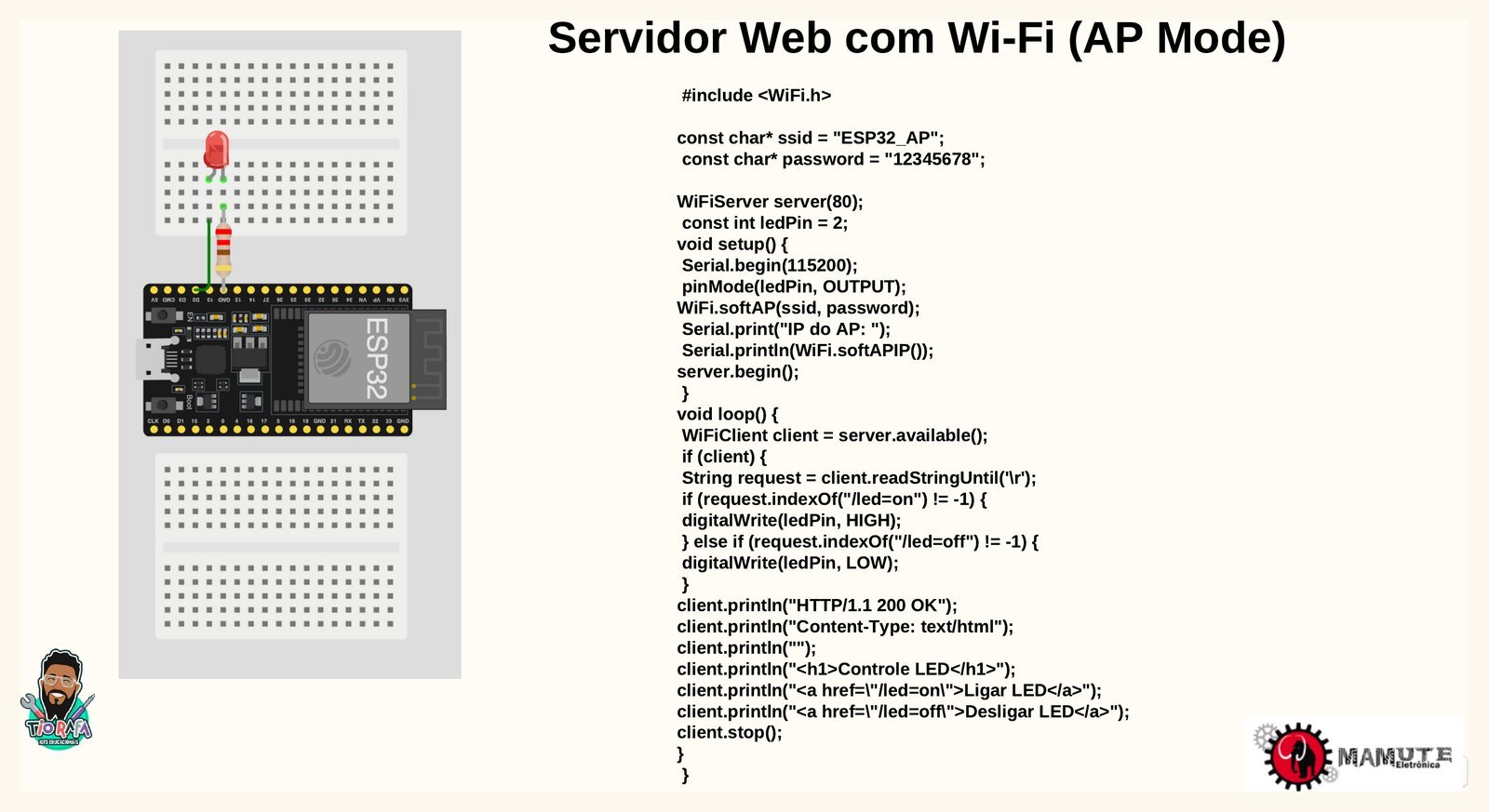

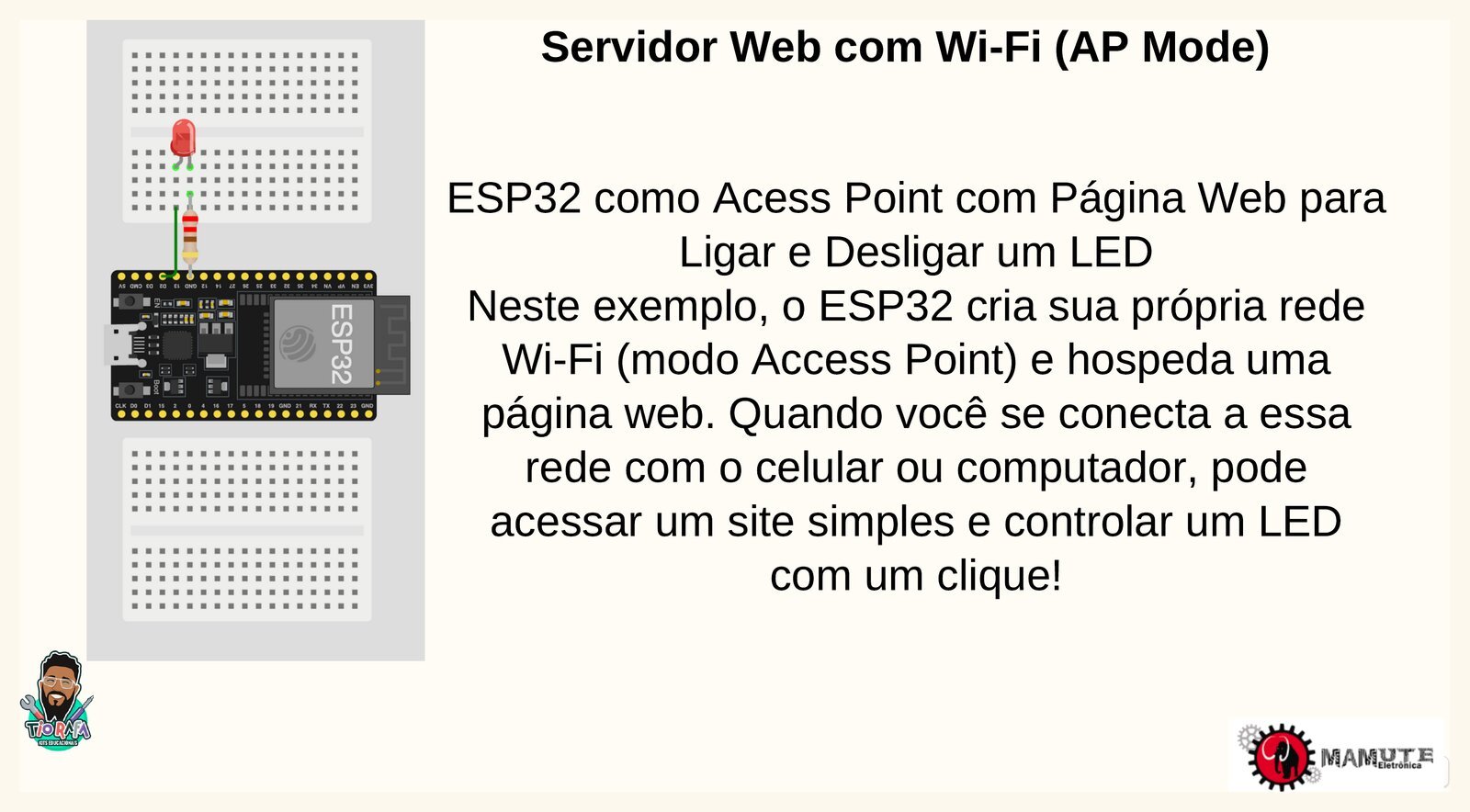

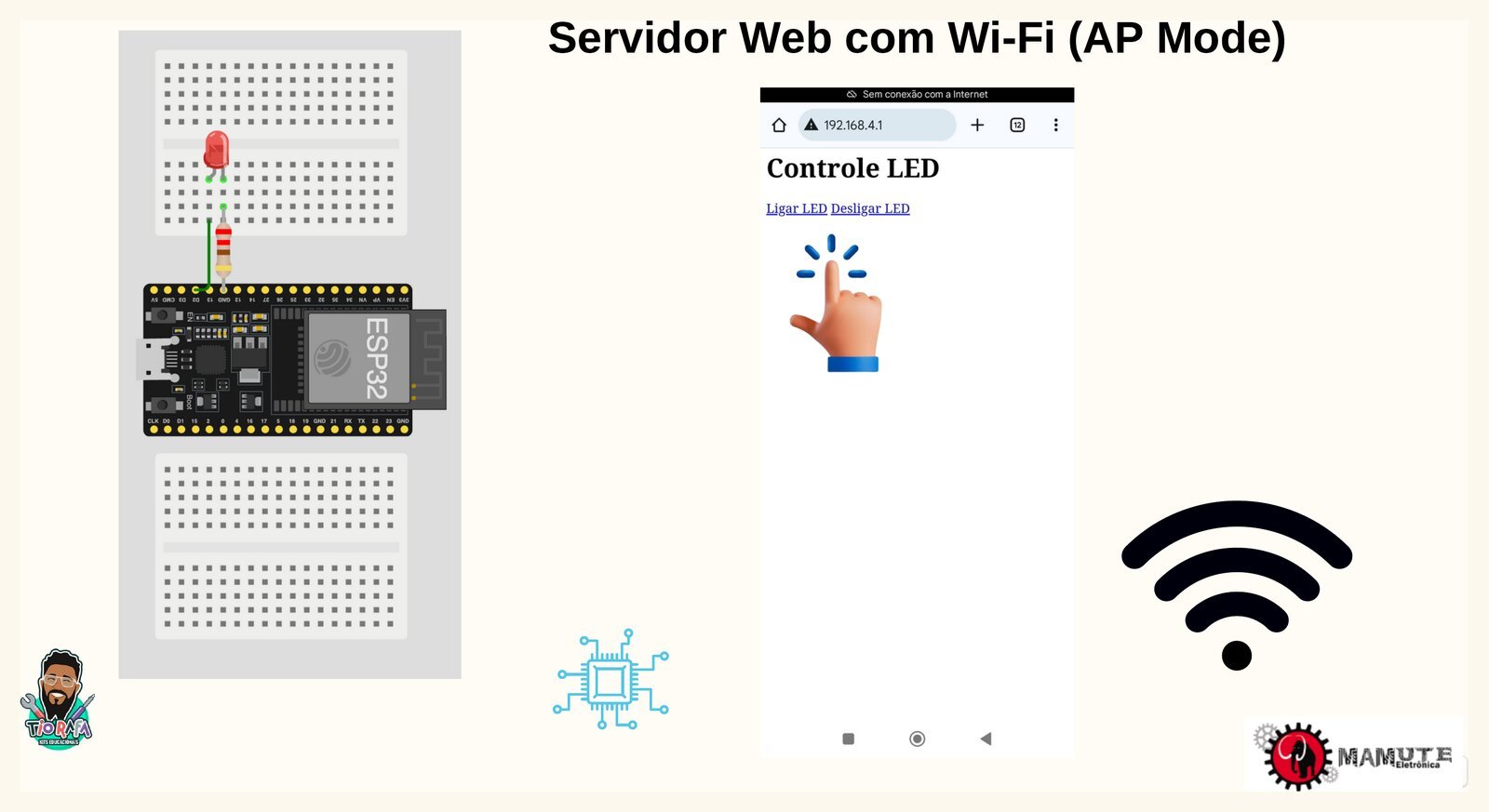

Servidor Web com Wi-Fi (AP Mode)
Neste exemplo, o ESP32 cria sua própria rede Wi-Fi (modo Access Point) e hospeda uma página web. Quando você se conecta a essa rede com o celular ou computador, pode acessar um site simples e controlar um LED com um clique. O ESP32 cria uma rede Wi-Fi chamada ESP32_AP, com a senha 12345678, e configura um servidor web na porta 80.
Quando um dispositivo se conecta e acessa o endereço IP do ESP32 (geralmente 192.168.4.1), ele vê uma página com dois links: Ligar LED (ativa o pino 2) e Desligar LED (desativa o pino 2). Tudo isso acontece sem precisar de internet, pois é o próprio ESP32 que cria a rede.

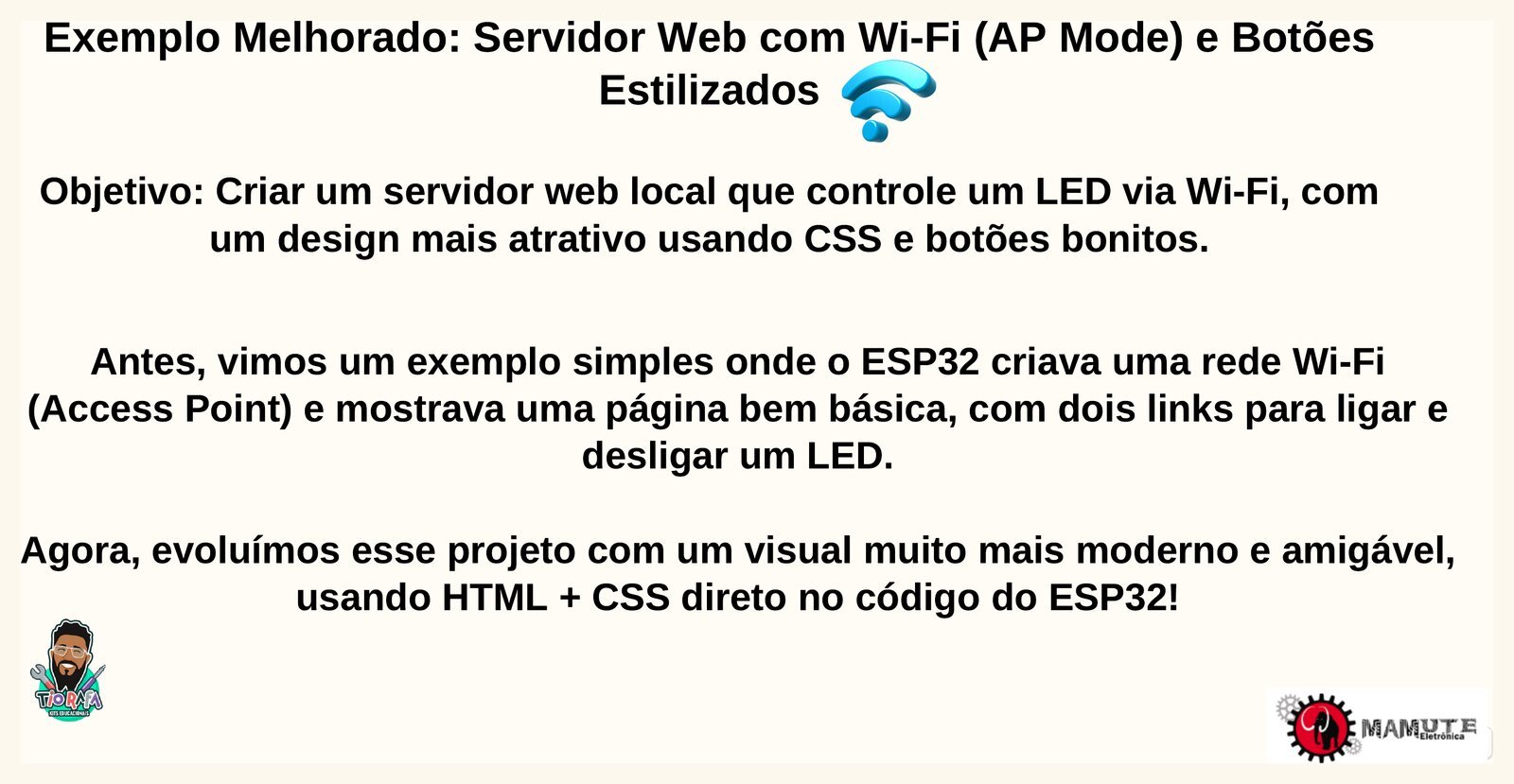

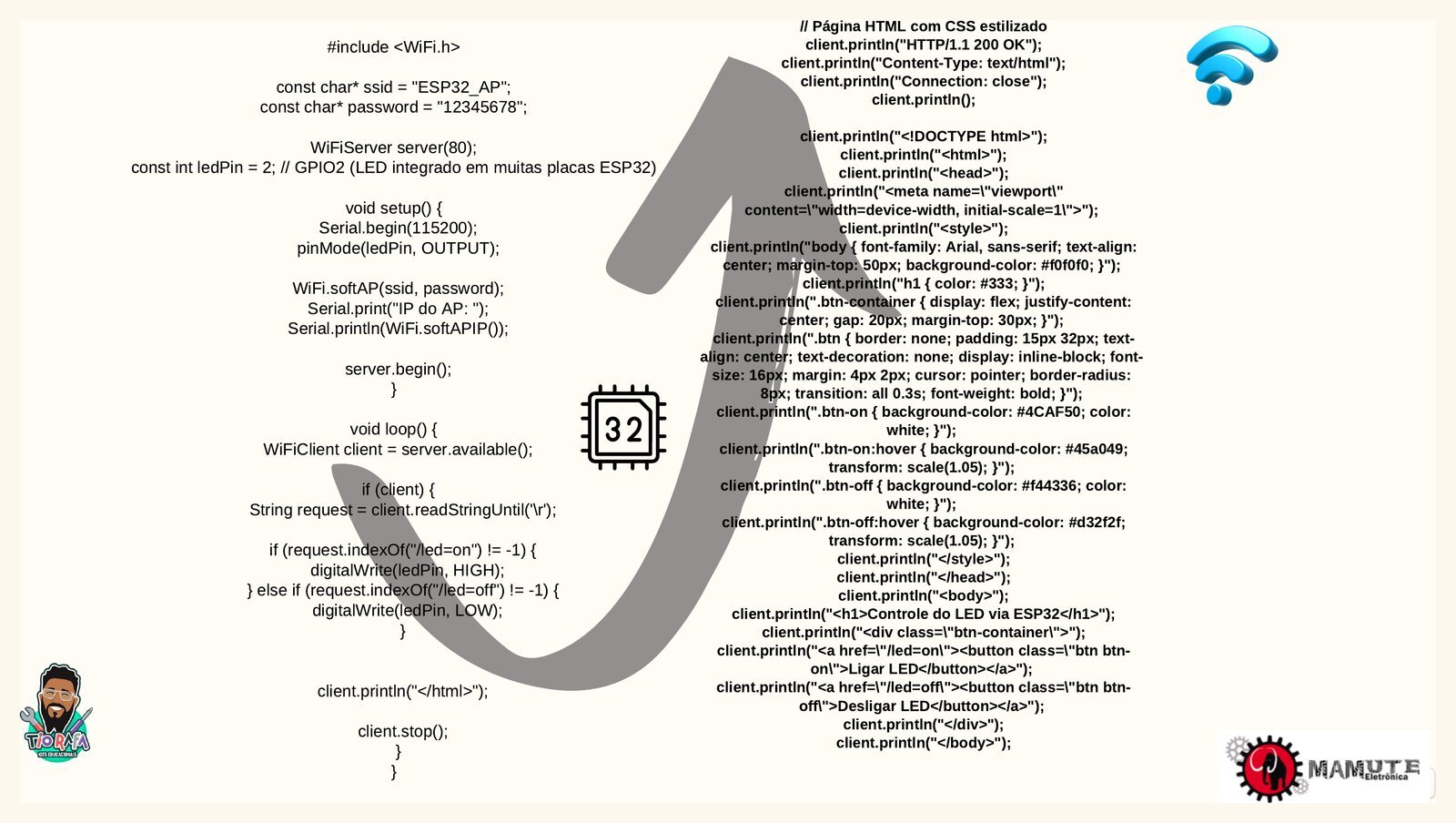

Exemplo melhorado: servidor web com botões estilizados
Objetivo: criar um servidor web local que controle um LED via Wi-Fi, com um design mais atrativo usando CSS e botões estilizados. Antes, vimos um exemplo simples com dois links de texto. Agora, evoluímos esse projeto com um visual muito mais moderno e amigável, usando HTML e CSS direto no código do ESP32.

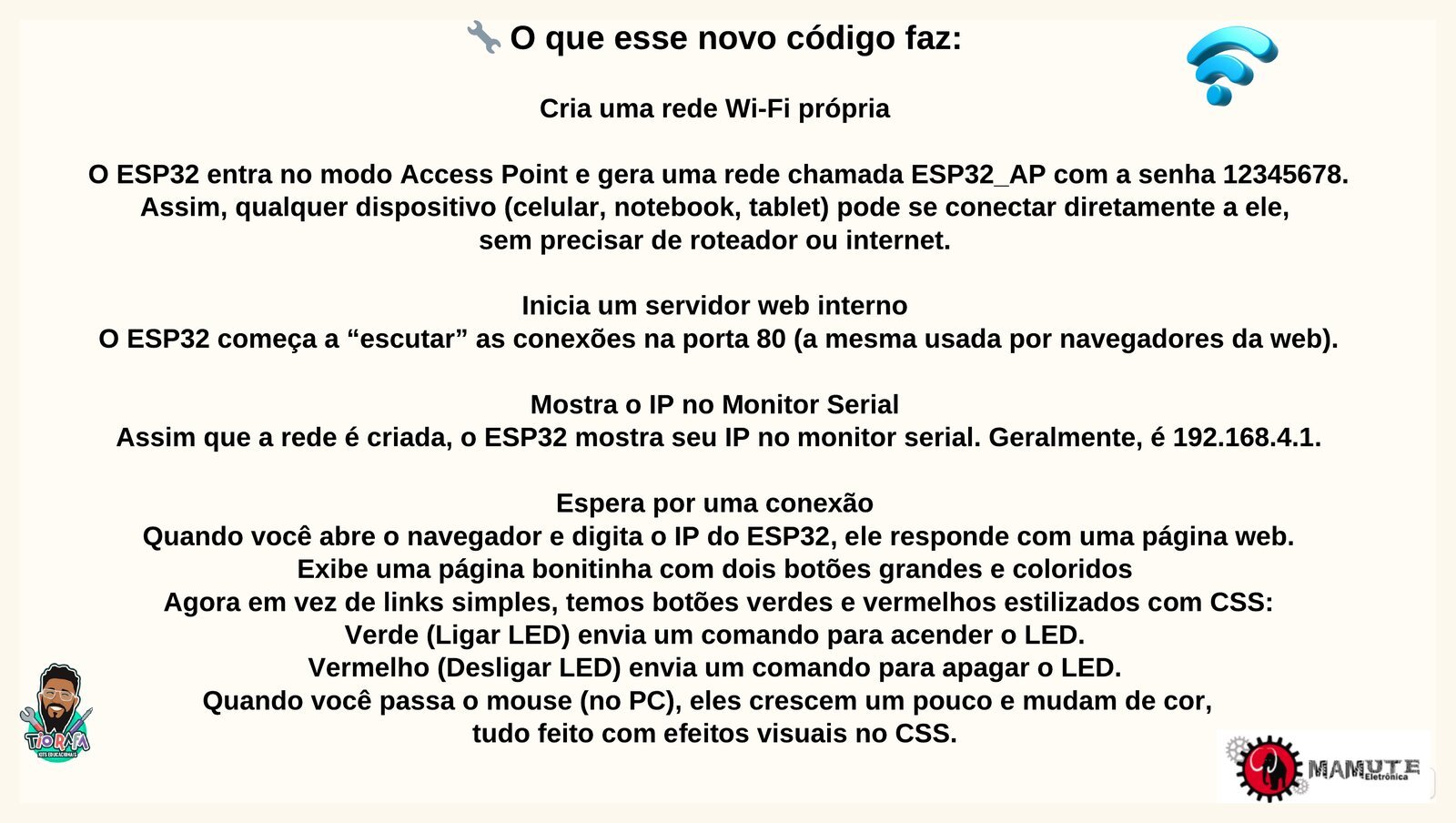

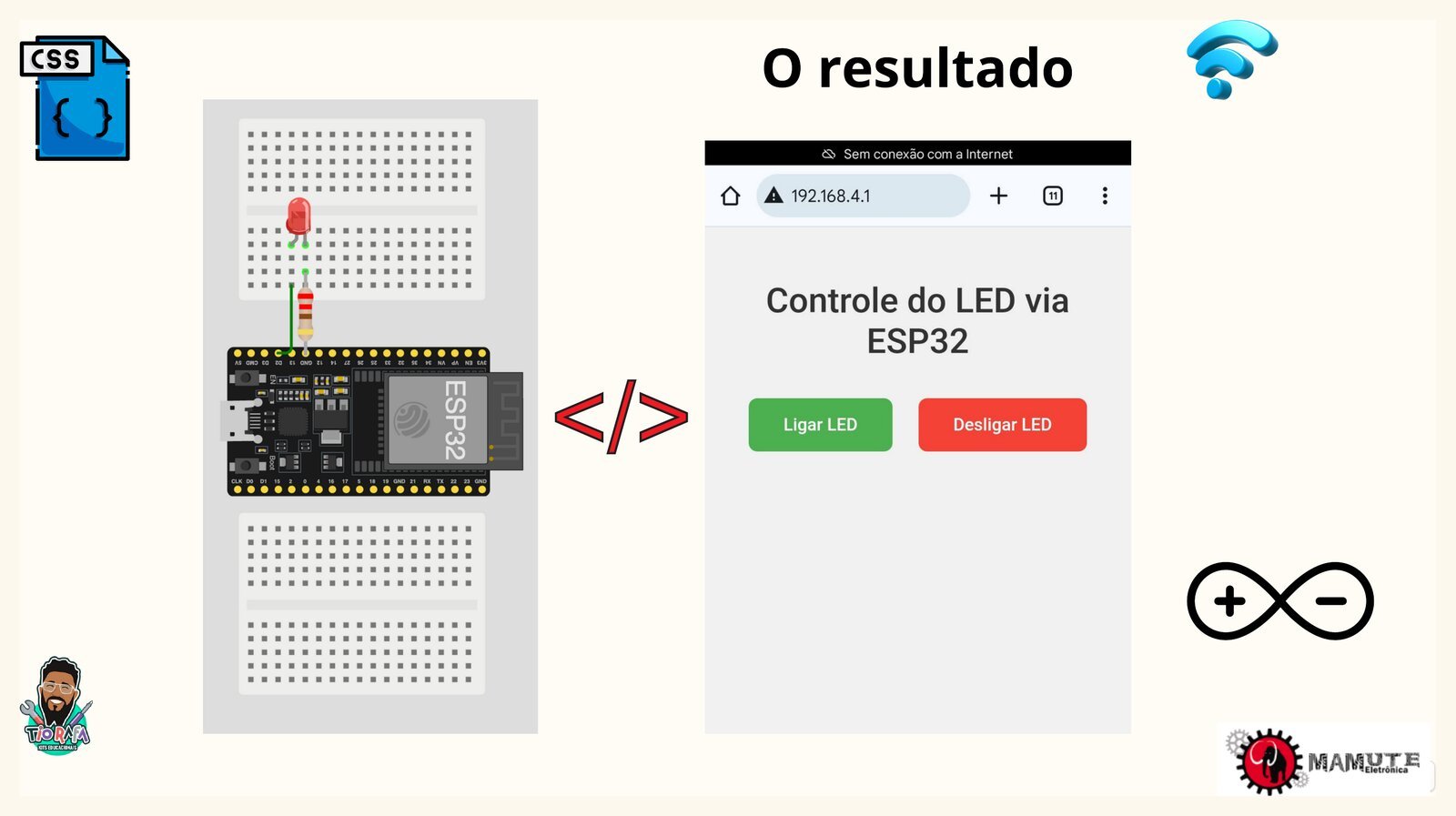

O ESP32 entra no modo Access Point e gera a rede ESP32_AP, inicia um servidor web interno na porta 80 e mostra o IP no Monitor Serial (geralmente 192.168.4.1). Ao abrir esse endereço no navegador, você vê uma página com dois botões grandes e coloridos: verde para ligar o LED e vermelho para desligar, com efeitos visuais em CSS ao passar o mouse.
Carregue o código no ESP32, conecte-se ao Wi-Fi ESP32_AP (senha 12345678), acesse o IP do ESP32 em um navegador e clique nos botões para controlar o LED.
